IFM Electronic PN5 series User manual

Bedienungsanleitung

Operating instructions

Notice pour utilisateurs

Elektronischer

Drucksensor

Typ PN5

Electronic pressure

sensor

Type PN5

Capteur de pression

électronique

Forme PN5

DEUTSCHENGLISH

FRANÇAIS

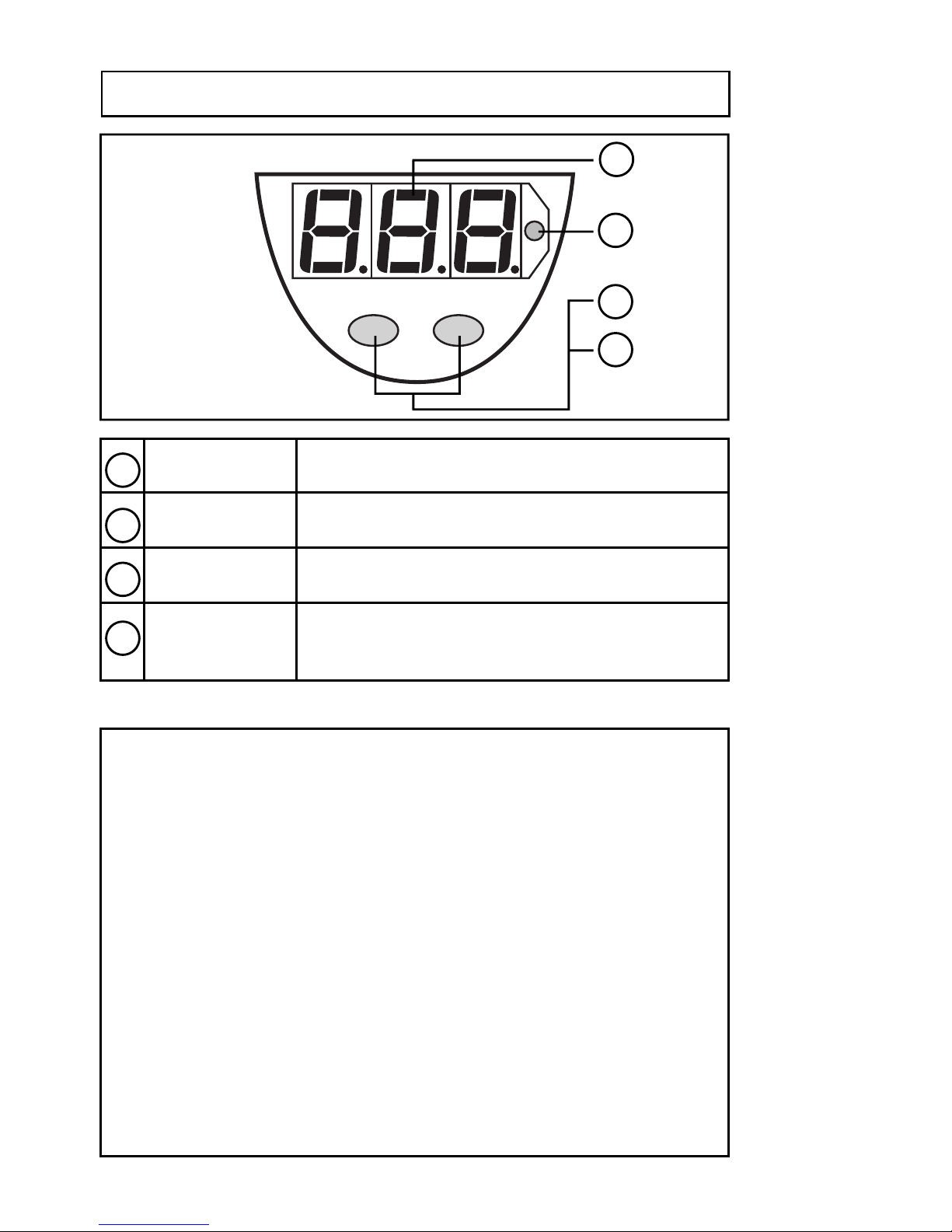

Bedien- und Anzeigeelemente

LED-Display Anzeige des Systemdrucks,

Anzeige der Parameter und Parameterwerte

LED rot Anzeige des Schaltzustands; leuchtet,

wenn der Ausgang durchgeschaltet ist

Einstelltaste

Mode / Enter Anwahl der Parameter und Bestätigen der

Parameterwerte

Einstelltaste

Set

Einstellen der Parameterwerte

(kontinuierlich durch Dauerdruck;

schrittweise durch Einzeldruck)

[bar]

Mode/Enter Set

Inhalt

1. Bestimmungsgemäße Verwendung . . . . . . . . Seite 4

Hysteresefunktion . . . . . . . . . . . . . . . . . . . . . Seite 5

Fensterfunktion . . . . . . . . . . . . . . . . . . . . . . Seite 5

2. Betriebsmodi . . . . . . . . . . . . . . . . . . . . . . . . Seite 6

3. Einstellbare Parameter . . . . . . . . . . . . . . . . . Seite 7

4. Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 8

5. Elektrischer Anschluß. . . . . . . . . . . . . . . . . . Seite 8

6. Programmieren . . . . . . . . . . . . . . . . . . . . . . Seite 9

7. Inbetriebnahme / Betrieb . . . . . . . . . . . . . . Seite 10

8. Maßzeichnung . . . . . . . . . . . . . . . . . . . . . .Seite 10

9. Technische Daten . . . . . . . . . . . . . . . . . . . . Seite 11

Eingestellte Parameterwerte . . . . . . . . . . . . . . . Seite 32

70.0 Run Mode

SP1

rP1

dS1

dr1

OU1

dAP

70.0 Run Mode

Menü-Übersicht

5% - 6% - 7% - ... - 98% - 99% - 100%

Schaltpunkt (SP1)

Rückschaltpunkt (rP1)

Verzögerung für SP1

Verzögerung für rP1

Schaltfunktion des Ausgangs

Dämpfung

3% - 4% - 5% - ... - 97% - 98% - 99%

0 - 0,2- ...- 9,8 - 10 - 11 - ... - 49 - 50 [s]

Hno Hnc Fno Fnc

3 - 6 - 10 - 17 - 30 - 60 - 125 - 250 - 500 [ms]

Anzeige des aktuellen Systemdrucks

(Taste “Mode/Enter”): Parameter anwählen

(Taste “Set”): Parameterwert anzeigen / einstellen

(Taste “Mode/Enter”): Parameterwert bestätigen

1. Bestimmungsgemäße Verwendung

•Der Drucksensor erfaßt den Systemdruck,

•zeigt durch ein LED-Display den aktuellen Systemdruck an,

•und erzeugt ein Ausgangssignal entsprechend der eingestellten

Schaltfunktion: Hysteresefunktion, Fensterfunktion, jeweils als

Schließer oder Öffner.

Einsatzbereich:

Vermeiden Sie statische und dynamische Überdrücke, die den

angegebenen Überlastdruck überschreiten.

Schon bei kurzzeitiger Überschreitung des Berstdrucks kann das

Gerät zerstört werden (Verletzungsgefahr)!

Anzeige des aktuellen Systemdrucks ab 3% des

Meßbereichsendwerts. Anzeige “0”bedeutet nicht, daßdie

Anlage druckfrei ist!

Berstdruck

Zulässiger

Überlastdruck

Meßbereich

Bestell-

nummer

PN5xx0 0 ... 400 bar 600 bar 1000 bar

PN5xx1 0 ... 250 bar 400 bar 850 bar

PN5xx2 0 ... 100 bar 300 bar 650 bar

PN5xx3 0 ... 25 bar 100 bar 350 bar

PN5xx4 0 ... 10 bar 50 bar 150 bar

PN5xx6 0 ... 2,5 bar 20 bar 50 bar

PN5xx7 0 ... 1 bar 10 bar 30 bar

Hysteresefunktion:

Die Hysterese hält den

Schaltzustand des Ausgangs sta-

bil, wenn der Systemdruck um

den Sollwert schwankt.

Bei steigendem Systemdruck

schaltet der Ausgang bei

Erreichen des Schaltpunkts (SP1);

fällt der Systemdruck wieder ab,

schaltet der Ausgang erst dann

zurück, wenn der Rückschalt-

punkt (rP1) erreicht ist.

Die Hysterese ist einstellbar: Zuerst wird der Schaltpunkt festgelegt,

dann im gewünschten Abstand der Rückschaltpunkt. Einstellbereich:

1% - 97% des Meßbereichsendwerts.

Fensterfunktion:

Die Fensterfunktion erlaubt die

Überwachung eines definierten

Gutbereichs.

Bewegt sich der Systemdruck

zwischen Schaltpunkt (SP1) und

und Rückschaltpunkt (rP1), ist

der Ausgang durchgeschaltet

(Fensterfunktion / Schließer) bzw.

geöffnet (Fensterfunktion/ Öffner).

Die Breite des Fensters ist ein-

stellbar durch den Abstand von

SP1 zu rP1. SP1 = oberer Wert, rP1 = unterer Wert. Einstellbereich:

1% - 97% des Meßbereichsendwerts.

DEUTSCH

Schließer

Hysterese

Öffner

Schließer

Gutbereich

Öffner

2. Betriebsmodi

Das Gerät verfügt über folgende Betriebsmodi:

Run-Modus (normaler Arbeitsbetrieb), Display-Modus (Anzeige der

Parameter und der eingestellten Parameterwerte), Programmier-

Modus (Einstellen der Parameterwerte).

Run-Modus:

Nach dem Einschalten der Versorgungsspannung befindet sich das

Gerät im Run-Modus. Es führt seine Überwachungsfunktion aus und

schaltet den Transistorausgang entsprechend der eingestellten

Parameter.

Das LED-Display zeigt den aktuellen Systemdruck an, die rote LED

signalisiert den Schaltzustand des Ausgangs.

Display-Modus:

Das Gerät geht durch kurzen Druck auf die Taste “Mode/Enter”in den

Display-Modus. Intern verbleibt es im Arbeitsbetrieb. Unabhängig

davon können die eingestellten Parameterwerte abgelesen werden:

•Kurzer Druck auf die Taste “Mode/Enter”blättert durch die

Parameter.

•Kurzer Druck auf die Taste “Set”zeigt für ca. 5s den zugehörigen

Parameterwert; danach geht das Gerät zurück in den Run-Modus.

Programmier-Modus:

Das Gerät geht in den Programmiermodus, wenn nach Anwahl eines

Parameters (Display-Modus) die Taste “Set”gedrückt wird, bis sich die

Anzeige des Parameterwerts ändert. Das Gerät verbleibt auch hier

intern im Arbeitsbetrieb. Es führt seine Überwachungsfunktionen mit

den bestehenden Parametern weiter aus, bis die Veränderung abge-

schlossen ist.

Sie können den Parameterwert mit der Taste “Set”ändern und mit

der Taste “Mode/Enter”bestätigen. Das Gerät geht in den Run-Modus

zurück, wenn danach 5s lang keine Taste mehr gedrückt wird.

3. Einstellbare Parameter

(Menüstruktur: siehe Ausklappseite)

DEUTSCH

Schaltpunkt: Oberer Grenzwert, bei dem der Ausgang seinen

Schaltzustand ändert.

•Einstellbar in Schritten von 1% des Meßbereichsendwerts.

•Einstellbereich: 5 ... 100% des Meßbereichsendwerts.

•Anzeige in bar.

Verzögerungszeit für SP1, rP1:

Der Ausgang ändert seinen Schaltzustand nicht sofort bei

Eintritt des Schaltereignisses, sondern erst nach Ablauf der

Verzögerungszeit. Besteht das Schaltereignis nach Ablauf der

Verzögerungszeit nicht mehr, ändert sich der Schaltzustand des

Ausgangs nicht.

•Einstellbar in Schritten von 0,2 bzw 1s.

•Einstellbereich: 0 - 0,2 - 0,4 ... 9,8 - 10 - 11 - ... - 49 - 50s.

•Anzeige in Sekunden.

Schaltfunktion des Transistorausgangs:

Es sind 4 Einstellungen wählbar:

= Hysteresefunktion / normally open (Schließer)

= Hysteresefunktion / normally closed (Öffner)

= Fensterfunktion / normally open (Schließer)

= Fensterfunktion / normally closed (Öffner)

Rückschaltpunkt: Unterer Grenzwert, bei dem der Ausgang

seinen Schaltzustand ändert.

•Einstellbar in Schritten von 1% des Meßbereichsendwerts.

•Einstellbereich: 3 ... 99% des Meßbereichsendwerts.

•Anzeige in bar.

SP1 ist stets größer als rP1. Das Gerät nimmt Werte für rP1 nicht

an, wenn sie über SP1 liegen.

Bei Veränderung des Schaltpunkts wird der Rückschaltpunkt

mitgezogen (der Abstand Schaltpunkt - Rückschaltpunkt bleibt

konstant).

Wird SP1 auf den Minimalwert gefahren und dann erhöht,

wird rP1 ebenfalls auf den Minimalwert gesetzt und proportional

mitgezogen.

4. Montage

Befestigen Sie den Drucksensor an einem entsprechenden

Prozeßanschluß(s. Typaufkleber “Port Size”).

5. Elektrischer Anschluß

Das Gerät darf nur von einer Elektrofachkraft installiert werden.

Befolgen Sie die nationalen und internationalen Vorschriften zur

Errichtung elektrotechnischer Anlagen.

Spannungsversorgung nach EN50178, SELV, PELV.

Schützen Sie das Gerät von elektrostatischen Entladungen und

Überspannungsspitzen.

Schalten Sie die Anlage span-

nungsfrei und schließen Sie das

Gerät folgendermaßen an:

Adernfarben bei ifm-Kabeldosen:

1 = BN (braun), 2 = WH (weiß)

3 = BU (blau), 4 = BK (schwarz)

L+

3BU

Ansprechzeit für den Schaltausgang; Dämpfung:

Zeitspanne zwischen Änderung des Systemdrucks und Änderung

des Schaltzustands. Es werden nur Druckänderungen > dAP aus-

gewertet. Dadurch lassen sich Druckspitzen von kurzer Dauer

oder hoher Frequenz ausfiltern.

•Anzeige in Millisekunden.

•Einstellbar sind folgende feste Werte; diese Werte bestimmen

die Schaltfrequenz (f) des Ausgangs:

dAP

f [Hz]

170

125

250

500

6. Programmieren

Führen Sie zum Programmieren die folgenden Schritte durch:

Wird während des Einstellvorgangs 20s lang keine Taste gedrückt,

geht das Gerät mit unveränderten Werten in den Betriebsmodus

zurück.

Verriegeln / Entriegeln

Das Gerät läßt sich verriegeln, so daßunbeabsichtigte Fehleingaben

verhindert werden: Drücken Sie 10s lang die beiden Einstelltasten. Die

Anzeige verlischt kurzzeitig (= Bestätigung des Verriegelns /

Entriegelns). Auslieferungszustand: Nicht verriegelt.

DEUTSCH

Anwahl des Parameters, der verändert werden soll

Drücken Sie die Taste

“Mode/Enter”so oft, bis der

gewünschte Parameter im

Display erscheint. Anzeige des Parameters

(hier SP1).

Einstellen des Parameterwerts

Drücken Sie die Taste “Set”

mindestens 5s lang.

Sobald sich die Anzeige des

Parameterwerts ändert, kann

der Wert erhöht werden*

(schrittweise durch Einzeldruck

oder kontinuierlich durch

Festhalten der Taste).

Nach 5s geht das Gerät in den

Programmiermodus, der Wert

wird fortlaufend erhöht.

Bestätigen des Parameterwerts

Drücken Sie kurz die Taste

“Mode/Enter”.

Der eingestellte Parameterwert

wird wirksam.

Warten Sie 5s (danach geht das

Gerät in den Betriebsmodus),

oder beginnen Sie wieder mit

Schritt 1, um weitere Parameter

zu programmieren.

* Wert verringern: Lassen Sie die Anzeige bis zum maximalen Einstellwert

laufen. Danach beginnt der Durchlauf wieder beim minimalen Einstellwert.

7. Inbetriebnahme / Betrieb

Prüfen Sie nach Montage, elektrischem Anschlußund Programmie-

rung, ob das Gerät sicher funktioniert.

Störanzeigen während des Betriebs:

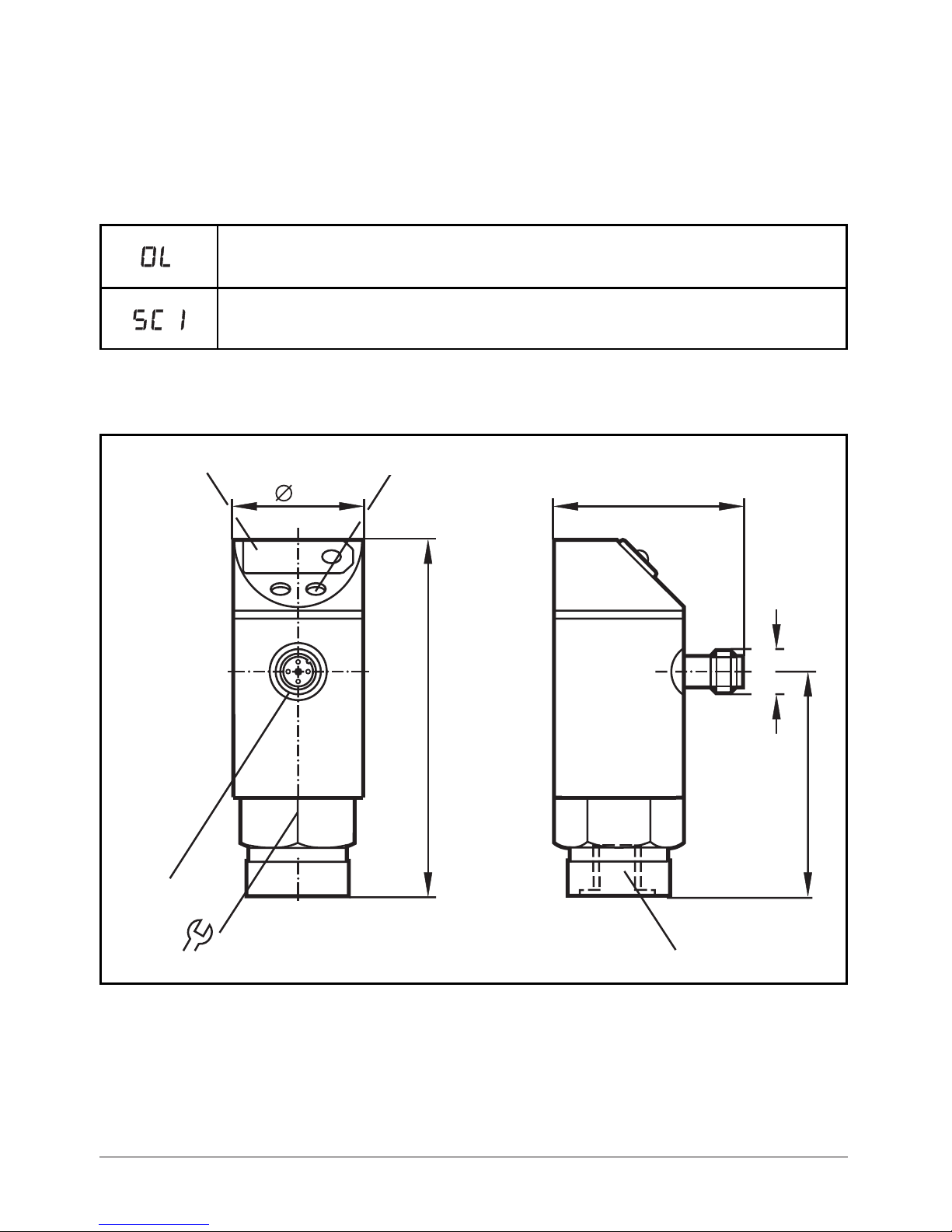

8. Maßzeichnung

91,5

M12x1

57,3

M12x1

7-Segment-Anzeige Programmiertaste

Prozeßanschluß

= Überlastdruck

(Systemdruck > 110% des max. Nenndrucks).

(blinkend) = Kurzschlußim Schaltausgang;

der Ausgang ist abgeschaltet.

Table of contents

Languages:

Other IFM Electronic Accessories manuals

IFM Electronic

IFM Electronic LK31xx User manual

IFM Electronic

IFM Electronic Efector 410 JN2100 Application guide

IFM Electronic

IFM Electronic Efector200 OGS50 Series User manual

IFM Electronic

IFM Electronic efector200 OGP3 Series User manual

IFM Electronic

IFM Electronic Efector 200 User manual

IFM Electronic

IFM Electronic efector 200 OW Series User manual

IFM Electronic

IFM Electronic Efector 250 O3M151 Owner's manual

IFM Electronic

IFM Electronic Ecomat 100 CR2102 Application guide

IFM Electronic

IFM Electronic efector 200 OG laser User manual

IFM Electronic

IFM Electronic Efectror 200 OGE2 Series User manual

IFM Electronic

IFM Electronic TUV NORD Efector 110 GM701S User manual

IFM Electronic

IFM Electronic efector180 IX50 User manual

IFM Electronic

IFM Electronic efector150 User manual

IFM Electronic

IFM Electronic Efectorsod PM2053 User manual

IFM Electronic

IFM Electronic PN2 Series User manual

IFM Electronic

IFM Electronic efector180 IX5010 User manual

IFM Electronic

IFM Electronic efector100 ID503A User manual

IFM Electronic

IFM Electronic PI209 Series User manual

IFM Electronic

IFM Electronic Efector 200 User manual

IFM Electronic

IFM Electronic PN72 Series User manual

IFM Electronic

IFM Electronic PB7 User manual

IFM Electronic

IFM Electronic Efector 200 OJ5192 User manual

IFM Electronic

IFM Electronic efector 250 User manual

IFM Electronic

IFM Electronic PY995 Series User manual

Popular Accessories manuals by other brands

Hillco

Hillco 2810 Operator's manual

Siemens

Siemens QSA2700D Basic documentation

Contours

Contours ZY024 manual

Saivod

Saivod VS621 manual

Virtuox

Virtuox VirtuCLEAN 2.0 user manual

SCE

SCE ENVIRO-THERM SCE-TE170B24VSS user manual

Z-Wave

Z-Wave HSD-200Z user manual

turck

turck FMX-IM-2UPLI63FX quick start guide

Decagon Devices

Decagon Devices 10HS manual

UPPAbaby

UPPAbaby Cup Holder user manual

Elko

Elko SmartSensor Leakage Wireless manual

Grizzly

Grizzly H8371 instructions

Panasonic

Panasonic HG-T Series user manual

DigiDesign

DigiDesign 888/24 I/O installation guide

PROZIS

PROZIS QUAY user manual

patagonia

patagonia PSI Vest user manual

SFC Energy

SFC Energy EFOY GO! manual

Axminster

Axminster Tooling Stylus Tip Ballpoint Pen Kit instruction manual
