IFM Electronic Efector 200 OL Series User manual

Bedienungsanleitung

Operating instructions

Notice pour utilisateurs

Einweglichtschranke

Through-beam sensor

Barrage photoélectrique

701272/04 12/2010

DEUTSCHENGLISH

FRANÇAIS

Bestimmungsgemäße Verwendung

Die Lichtschranke erfaßt berührungslos Gegenstände und Materialien

und meldet sie durch ein Schaltsignal.

Reichweite (r): siehe Typenschild.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät

an (s. Seite 17 oder Typenschild).

Bei Geräten mit Verschraubung wird der Anschluß über einen

herausnehmbaren Klemmenblock mit Schraubklemmen hergestellt

(Schrauben auf der Unterseite des Klemmenblocks).

Nach Anschluß der Leitungen muß der Klemmenblock wieder eingera-

stet werden.

Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen,

falls dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.

Montage

Befestigen Sie den Empfänger (Typbezeichnung OLE-..) mit Hilfe einer

Montagehalterung.

Richten Sie den Sender (Typbezeichnung OLS-...) auf den Empfänger

aus und befestigen Sie ihn.

Die maximale Reichweite wird nur bei genauer Ausrichtung erreicht.

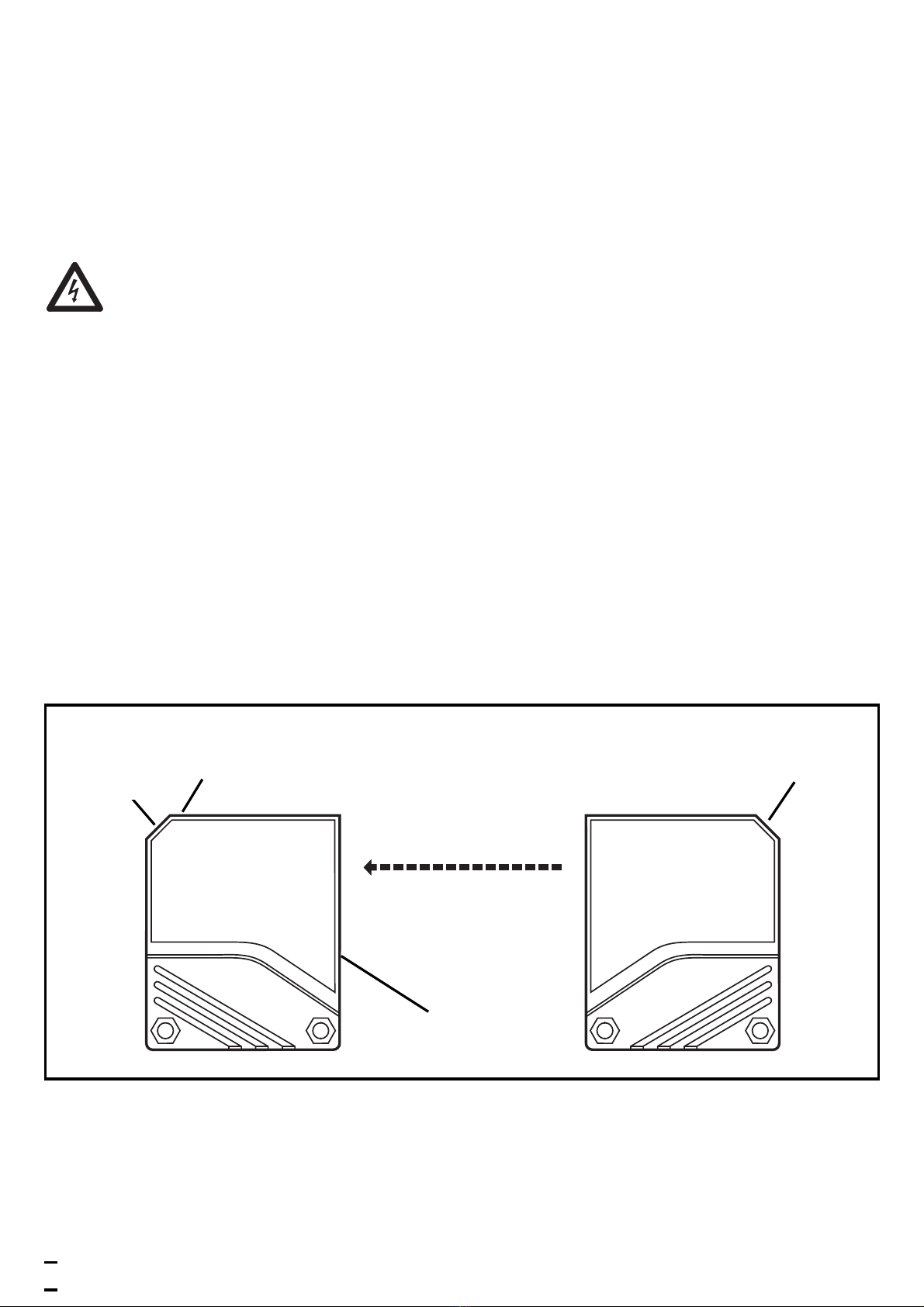

LEDs rot,

gelb,

grün

LED gelb

Einstelltaste

Empfänger Sender

LED grün

DEUTSCH

Wichtig! Inbetriebnahme

Die Einweglichtschranke ist ohne weitere Einstellungen betriebsbereit

(plug and play) und auf max. Reichweite eingestellt. Dies bedeutet,

daß die Einweglichtschranke mit maximaler Betriebsreserve betrieben

wird. Die nachfolgend beschriebenen Einstellungen sind nur erforder-

lich wenn z.B. teiltransparente Objekte erfasst werden sollen.

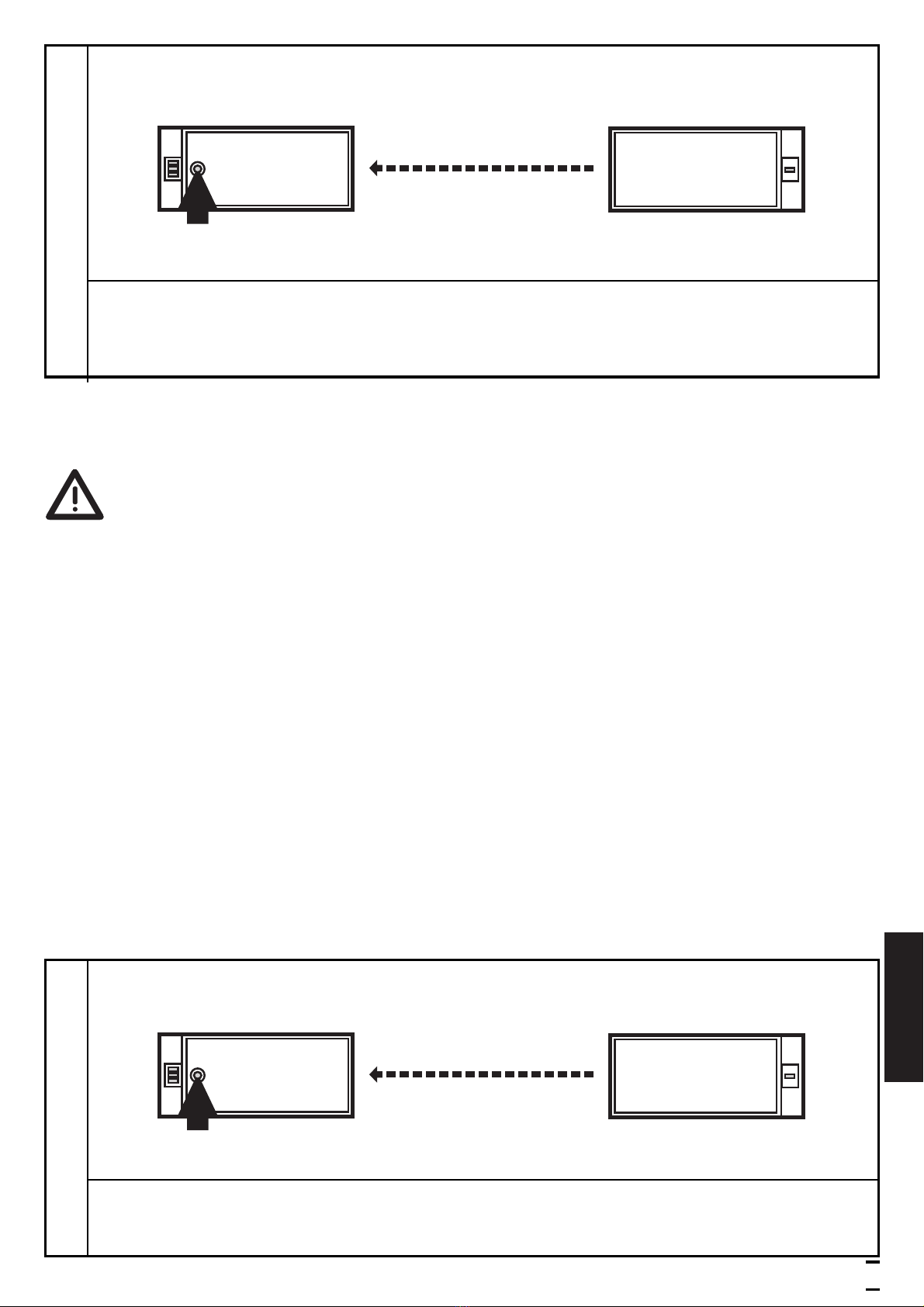

Einstellen der Empfindlichkeit bei stillstehenden Objekten

Drücken Sie ca. 2s, bis die rote LED blinkt.

Gerät in den Programmiermodus schalten.

Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.

Das Gerät ist im Programmiermodus.

Empfindlichkeit mit Objekt einstellen.

Drücken Sie 1 mal.

LEDs gelb und grün verlöschen für ca. 1s,

blinken dann wieder im Wechsel.

Empfänger Sender

Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-

signal und Dunkelsignal sind annähernd gleich stark) blinkt die

rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit

unveränderter Empfindlichkeit in den Betriebsmodus über.

Wird die Einstelltaste während der Programmierung 15 min.

nicht betätigt geht das Gerät automatisch mit unveränderter

Empfindlichkeit in den Betriebsmodus über.

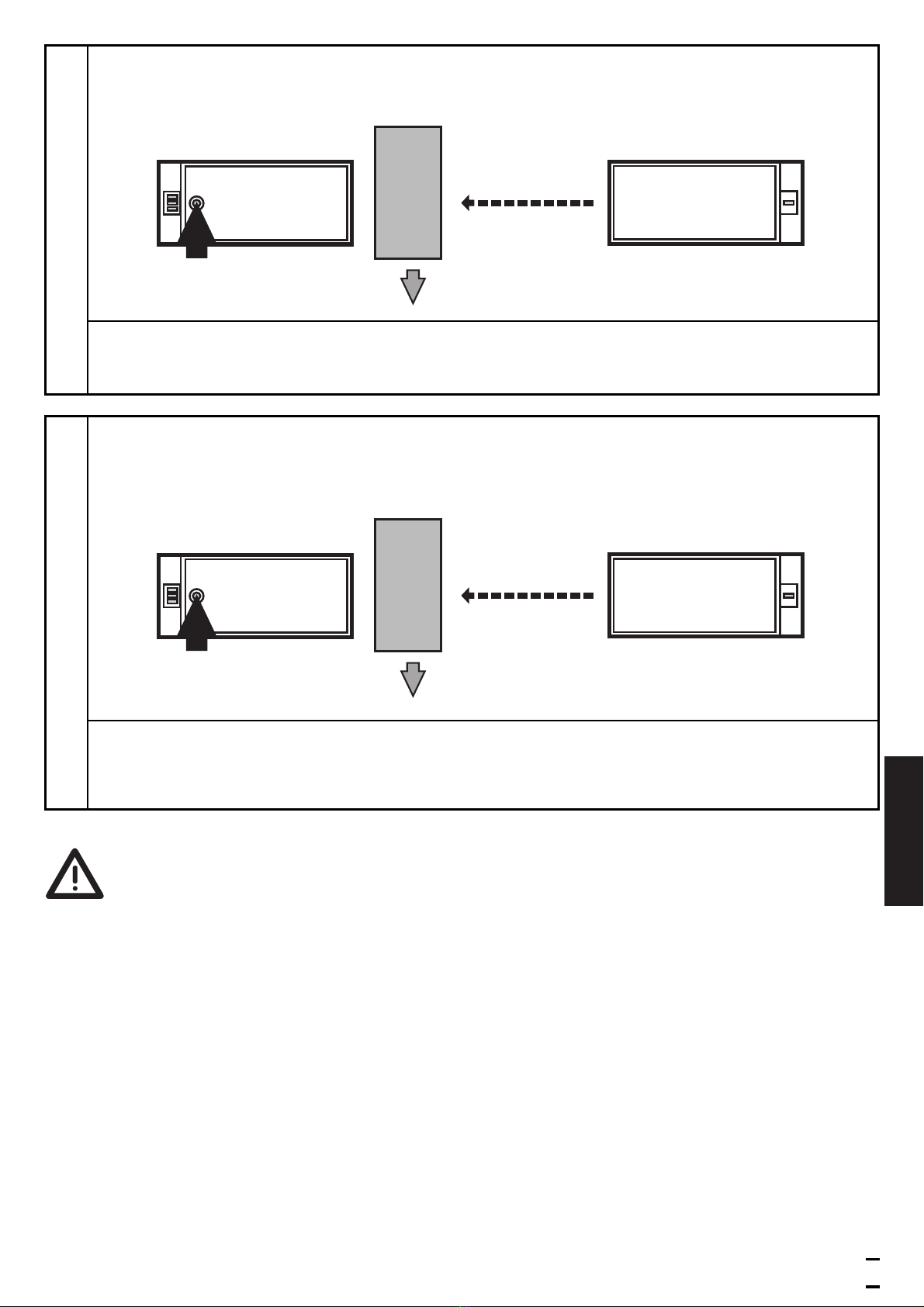

Einstellen der Empfindlichkeit bei bewegten Objekten

Drücken Sie 1 mal.

LEDs gelb und grün verlöschen für ca. 1s,

nach ca. 3s leuchtet die grüne LED.

Das Gerät ist im Betriebsmodus.

Empfindlichkeit ohne Objekt einstellen.

Drücken Sie ca. 2s, bis die rote LED blinkt.

Gerät in den Programmiermodus schalten.

Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.

Das Gerät ist im Programmiermodus.

Empfänger Sender

DEUTSCH

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-

signal und Dunkelsignal sind annähernd gleich stark) blinkt die

rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit

unveränderter Empfindlichkeit in den Betriebsmodus über.

Wird die Einstelltaste während der Programmierung 15 min.

nicht betätigt geht das Gerät automatisch mit unveränderter

Empfindlichkeit in den Betriebsmodus über.

Einstellen maximaler Empfindlichkeit

• Gehen Sie in den Programmiermodus (s. Schritt 1).

• Unterbrechen Sie den Lichtstrahl

• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte

durch den Erfassungsbereich der Optik laufen.

Drücken Sie 1 mal.

LEDs gelb und grün verlöschen für ca. 1s,

blinken dann wieder im Wechsel.

Drücken Sie 1 mal.

LEDs gelb und grün verlöschen für ca. 1s,

nach ca. 3s leuchtet die grüne LED.

Das Gerät ist im Betriebsmodus.

Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte

durch den Erfassungsbereich der Optik laufen.

Empfänger Sender

Programmieren der Ausgangsfunktion

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs.

Wartung

Halten Sie die Kunststofflinsen des Gerätes von Verschmutzung frei.

Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die

die Kunststofflinsen beschädigen könnten.

Drücken Sie 10s lang.

Die rote LED beginnt nach 2s

schnell zu blinken. Danach blinken

die LEDs gelb und grün im Wechsel.

Nach 8s erlöschen alle LEDs, die

Ausgangsfunktion hat von Hell-

schaltend auf Dunkelschaltend

gewechselt (oder umgekehrt).

LED grün leuchtet Gerät ist betriebsbereit.

LED gelb leuchtet Ausgang ist geschaltet.

LEDs

gelb + rot

Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen.

Blinken abwechselnd, 1 Hz: Interne Störung.

(Ausgang ist nicht geschaltet).

LED rot leuchtet Störung bei der Objekterfassung, z. B. Dejustierung,

Verschmutzung der Linsen

Empfänger

ENGLISH

Function and features

The through-beam sensor detects objects and materials without

contact and indicates their presence by a switched signal.

Range (r): see type label.

Electrical connection

Isolate power, then connect unit (see page 17 or type label).

The units with cable gland have a removable terminal block with

screw terminals (screws are at the base of the terminal block).

After connection of the wires the terminal block must be reinserted.

Note: insert a miniature fuse according to the technical data sheet, if specified.

Recommendation: check the unit for reliable function after a short cirucit.

Installation

Fix the receiver (type OLE-...) in position.

Align the transmitter (type OLS-...) towards the receiver and tighten in

the same way.

Maximum range is only possible with precise alignment.

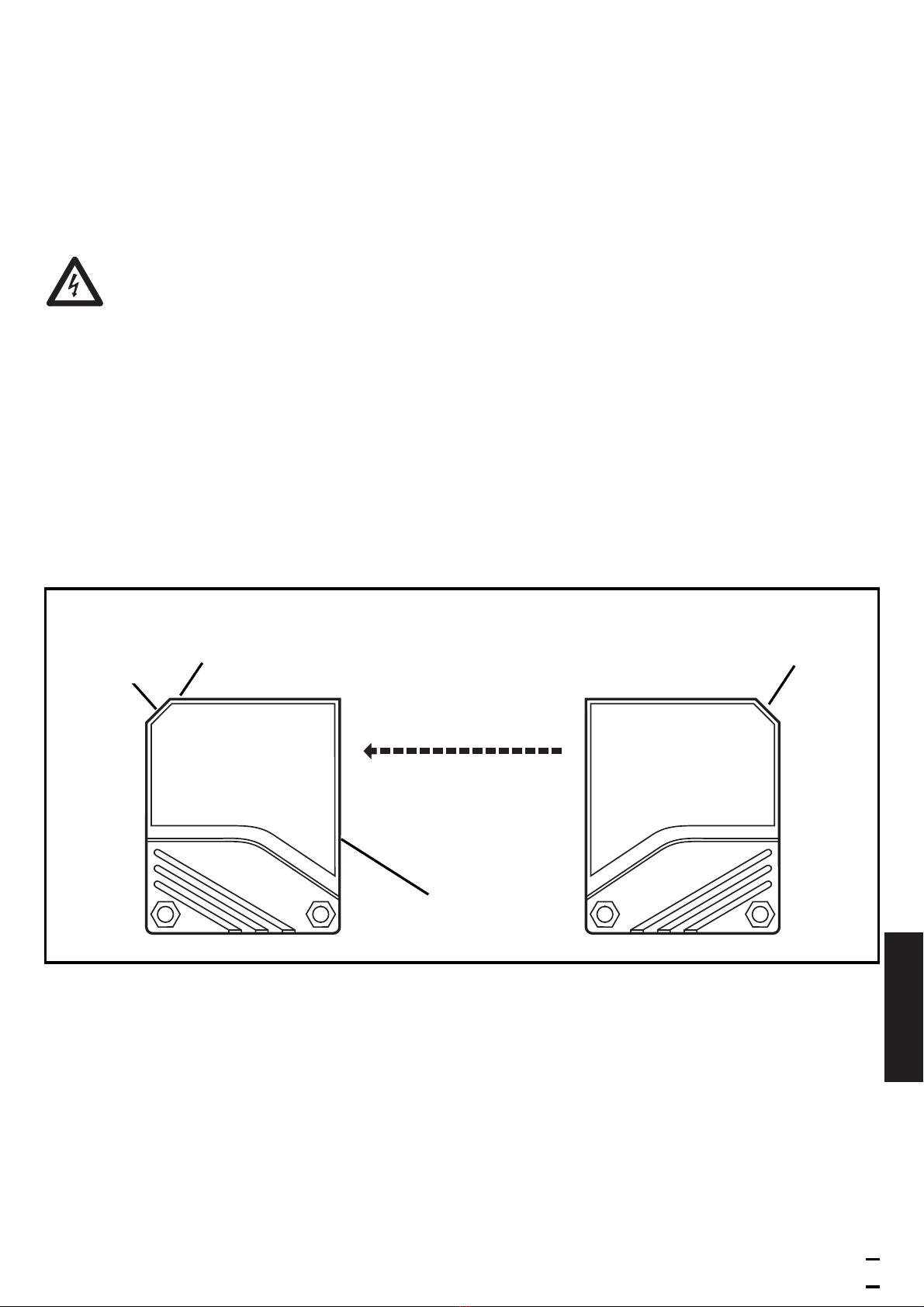

LEDs red

yellow

green

LED yellow

push button

receiver transmitter

LED green

NB: Commissioning

The through-beam sensor is supplied ready to operate (plug and play)

set at the max. sensing range. This is sufficient if the through-beam

sensor can operate with maximum excess gain (highest contrast). The

following setting procedures should only be necessary in less straight-

forward applications, for example if partly transparent objects must be

detected.

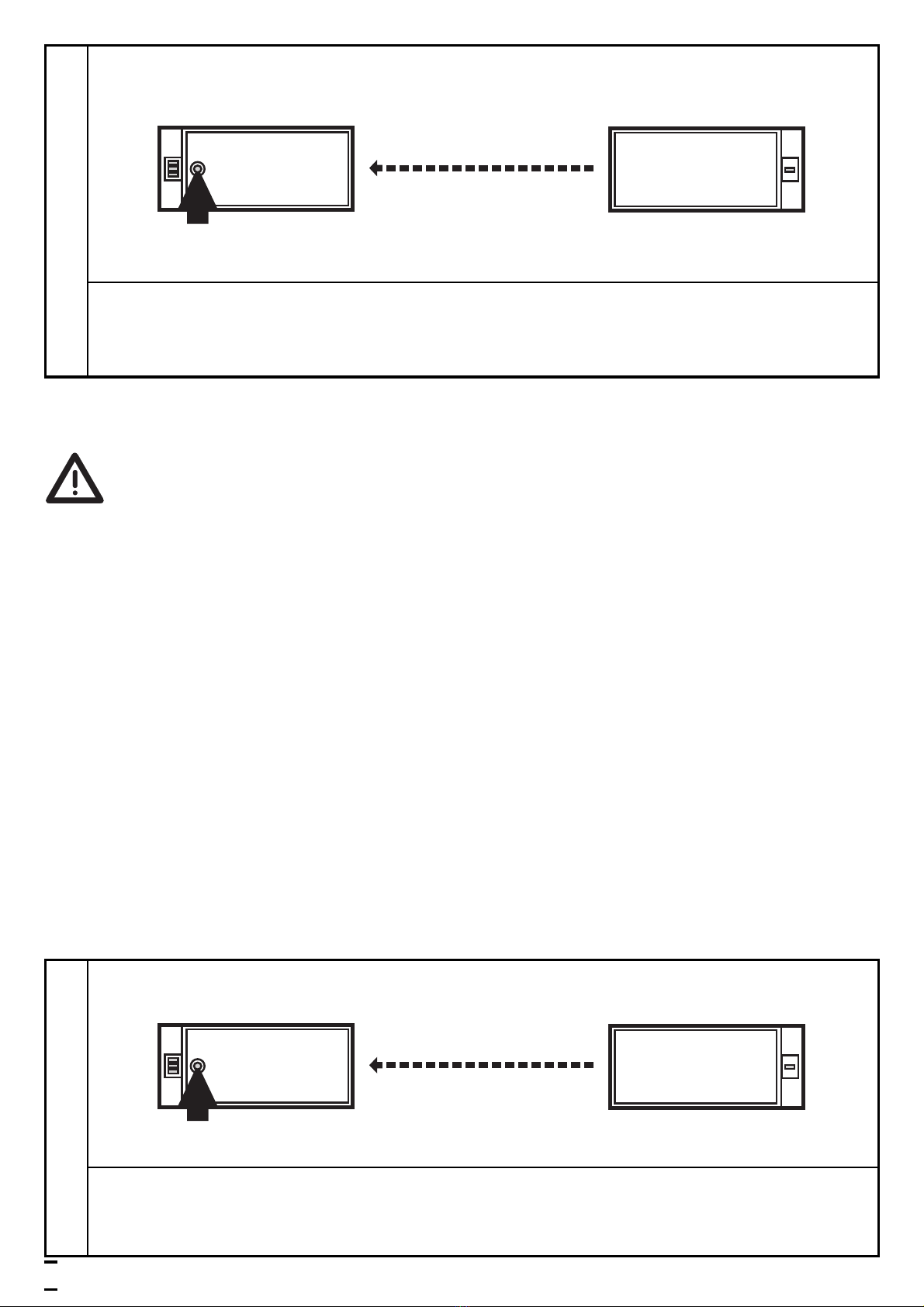

Setting of the sensitivity with stationary objects

Press for about 2s until the red LED flashes.

Activate the programming mode of the unit.

The red LED goes out; the yellow and green LEDs flash alternately.

The unit is in the programming mode.

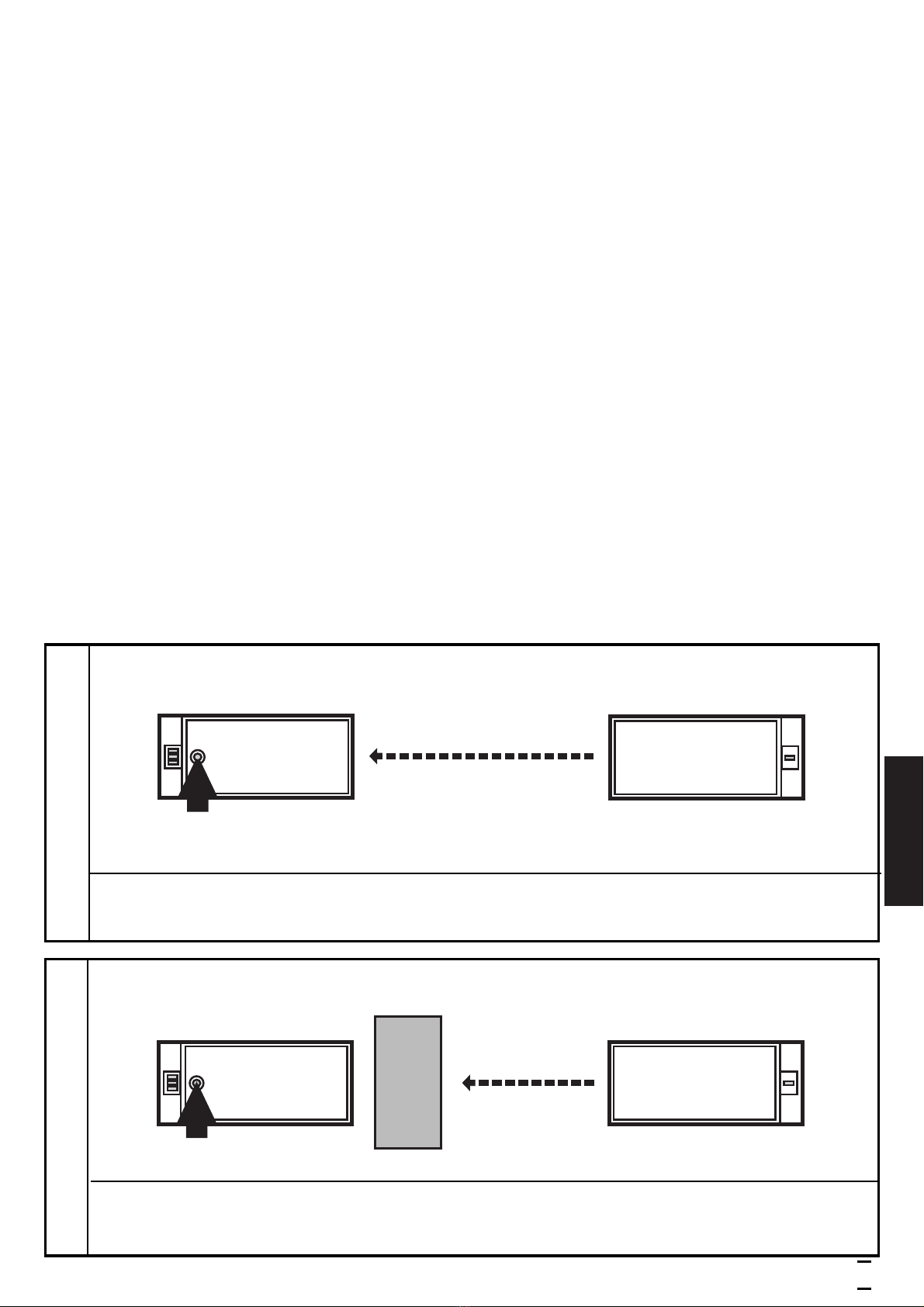

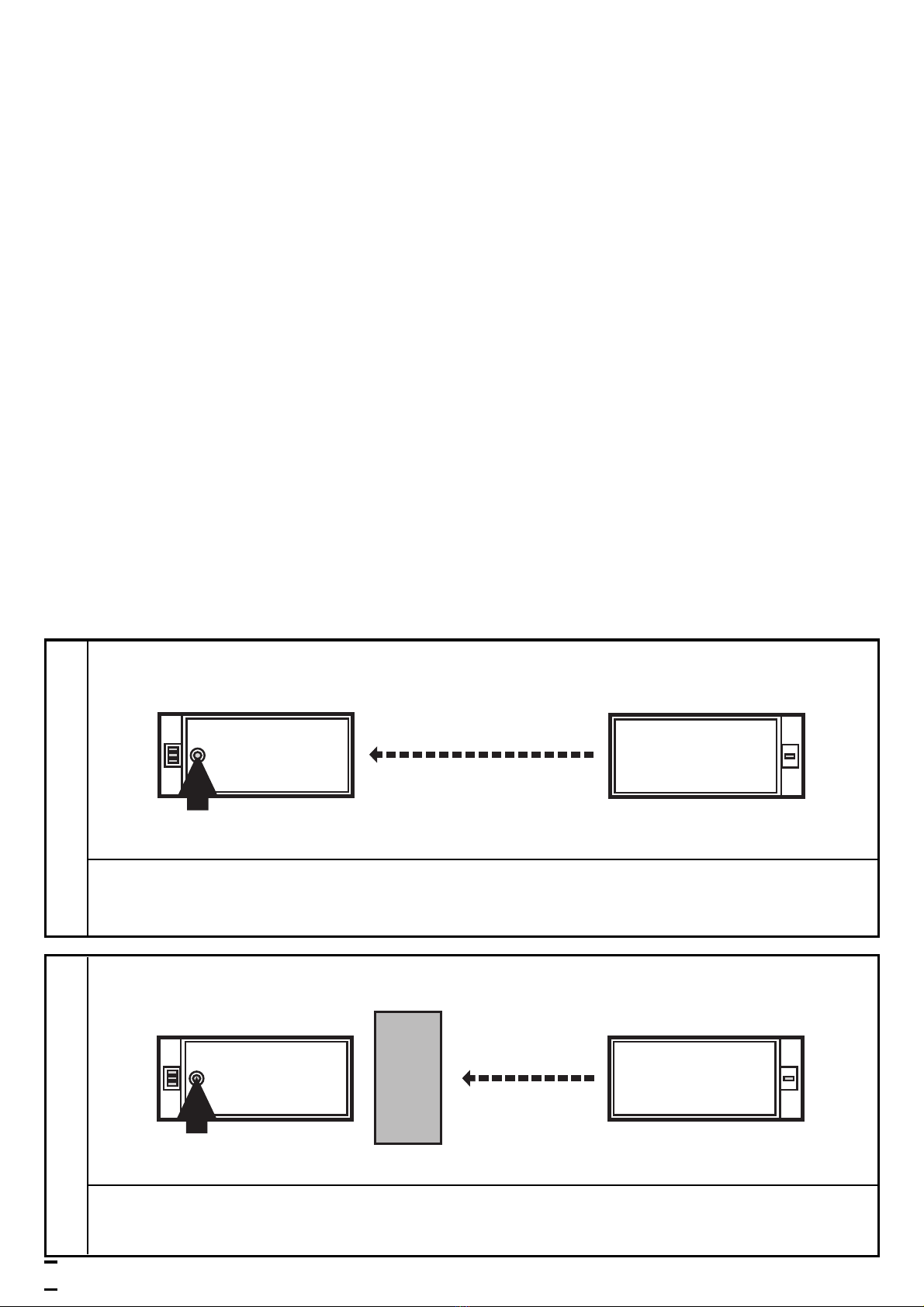

Set the sensitivity with object.

Press once.

The yellow and green LEDs go out for approx. 1s,

then flash again alternately.

receiver transmitter

ENGLISH

You can also proceed in reverse order: first setting without the object, then with

the object.

If the setting of the sensitivity is not possible (e.g. object signal and

background signal are about the same), the red LED flashes after

step 3 for approx. 2s. The unit then passes into the operating

mode with the sensitivity being unchanged.

If the setting button is not activated for 15 minutes during the

programming process, the unit passes automatically into the

operating mode with the sensitivity being unchanged.

Setting of the sensitivity with moving objects

Press once.

The yellow and green LEDs go out for approx. 1s,

after approx 3s the green LED is on.

The unit is in the operating mode.

Set the sensitivity without object.

Press for about 2s until the red LED flashes.

Activate the programming mode of the unit.

The red LED goes out; the yellow and green LEDs flash alternately.

The unit is in the programming mode.

receiver transmitter

If the setting of the sensitivity is not possible (e.g. object signal

and background signal are about the same), the red LED flashes

after step 3 for approx. 2s. The unit then passes into the operat-

ing mode with the sensitivity being unchanged.

If the setting button is not activated for 15 minutes during the

programming process, the unit passes automatically into the

operating mode with the sensitivity being unchanged.

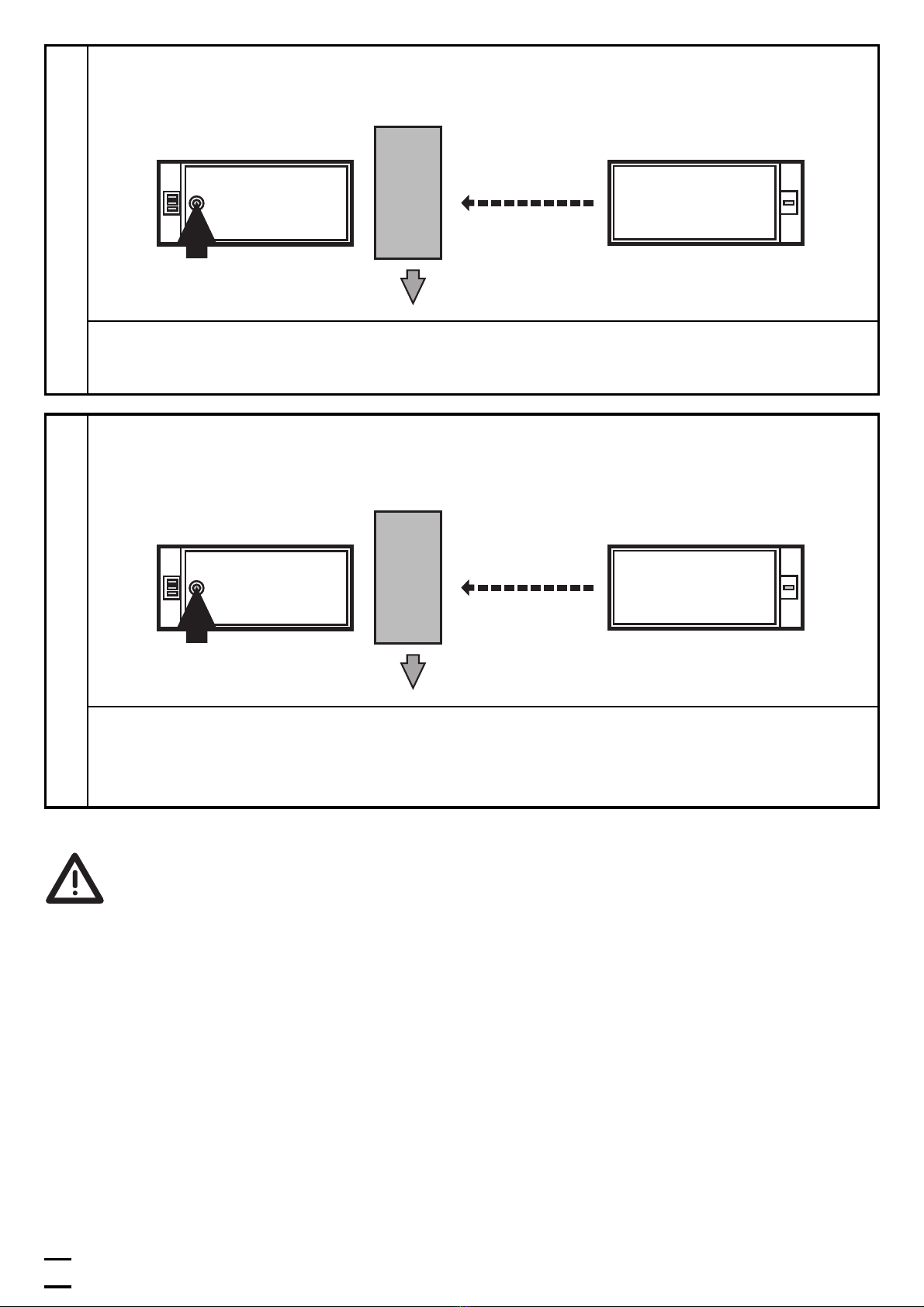

Setting of the maximum sensitivity

• Go into the programming mode (step 1).

• Interrupt the light beam.

• Press the setting button twice (see steps 2 and 3).

During the measurement (about 1s) allow at least two objects to

move through the detection area.

Press once.

The yellow and green LEDs go out for approx. 1s,

then flash again alternately.

Press once.

The yellow and green LEDs go out for approx. 1s,

after approx. 3s the green LED is on.

The unit is in the operating mode.

During the measurement (about 1s) allow at least two objects to

move through the detection area.

receiver transmitter
