MONTAGEANLEITUNG :: ASSEMBLY INSTRUCTIONS 1/3

Vielen Dank, dass Sie sich für ein Produkt aus hanit® Recyclingkunststo󰀨 entschieden haben.

Im Folgenden erhalten Sie wichtige Montagehinweise, die beim Zusammenbau unbedingt Berücksichtigung nden müssen.

Wir weisen darauf hin, dass bei Nichtbeachten die Garantie und die Gewährleistungspicht erlöschen.

::

Thank you for purchasing a hanit®recycled plastic product.

Below you will nd important installation instructions, which must be taken into account during assembly.

We point out that neglecting these instructions will void the warranty.

MALBNA05200DEEN1219

ABMESSUNGEN: CA. 200 X 63 X 76 CM :: DIMENSIONS: 200 X 63 X 76 CM

SITZHÖHE: 45 CM :: SEAT HEIGHT: 45 CM

ZUM EINGRABEN :: TO BE SECURED IN THE GROUND

STÜCKLISTE :: PARTS LIST

Nummer Name Zeichnung Maße Anzahl

:: Number :: Name :: Drawing :: Dimensions :: Amount

1Sitzelement

:: Seat element 1

2

3

Bankfüße

:: Bench feet 2

4

hanit®

BANK EIFEL :: BENCH EIFEL

MIT LEHNE :: WITH REST

200x63,8x44,2 cm

74x8x48 cm

Schraube

:: Screw 16

Ø6x40 mm

Bit

:: Bit 1

TX25

Notwendiges Werkzeug :: Necessary tools

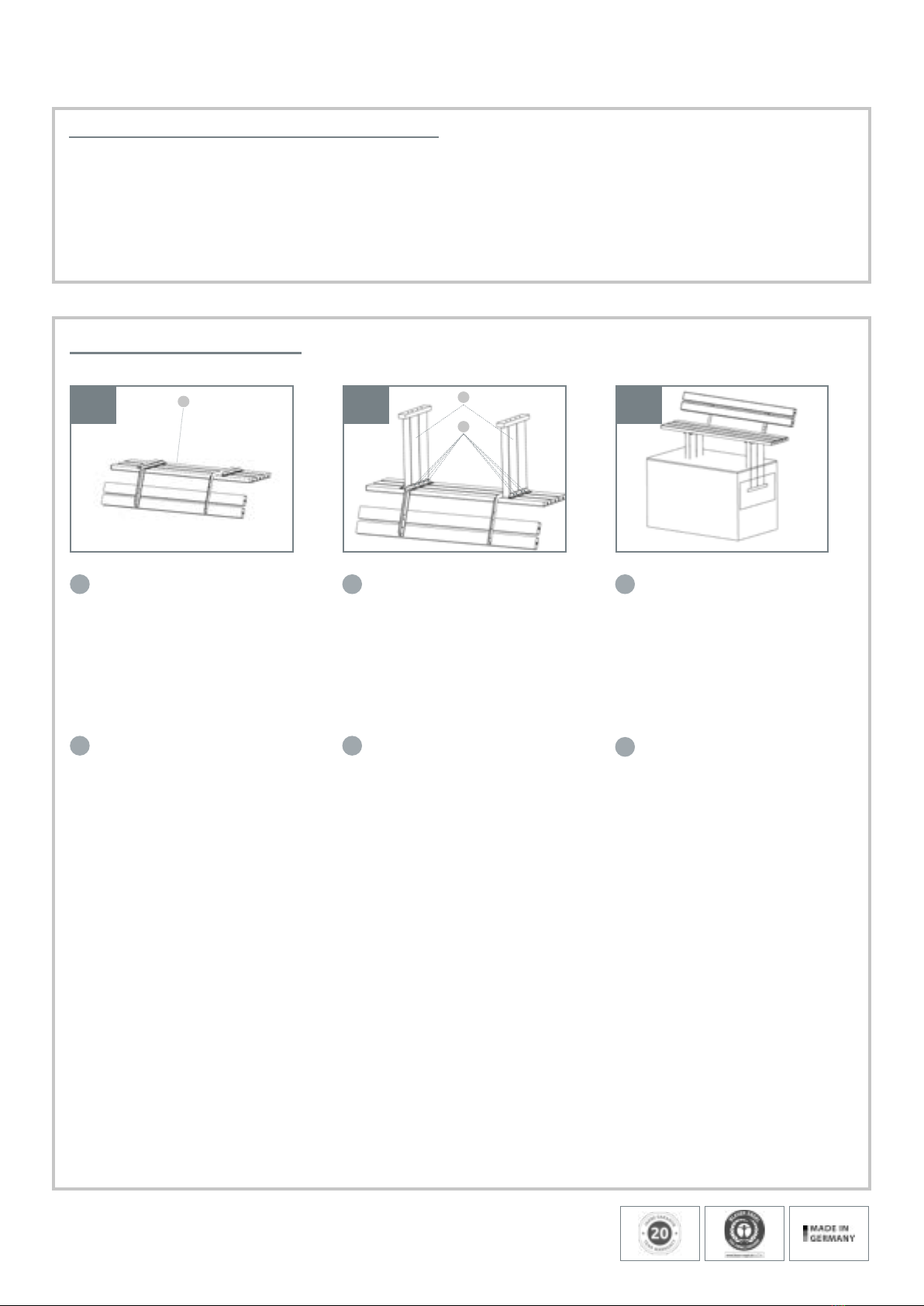

Zusammenbau :: Assembly

1 2 3

Bandmaß oder Zollstock :: Tape measure or folding rule

Schraubendreher oder Akkuschrauber :: (Cordless) Screwdriver

Spiralbohrer Ø 4 mm :: Twist drill Ø 4 mm

Fixieren Sie das Sitz- und Rücken-

element mit der Sitzäche nach unten

auf einer sauberen und festen Arbeits-

äche.

Richten Sie die Bankfüße in den Füh-

rungsschienen aus und bohren Sie

durch die Aussparungen der Schie-

nen mit einem Spiralbohrer vor. Be-

festigen Sie die Füße mit den Schrau-

ben. Sie benötigen acht Schrauben je

Bankfuß.

Bringen Sie die Bank in ein Beton-

fundament ein und xieren Sie diese

während der Trockenphase des Be-

tons. Erst nach völliger Aushärtung

kann die Bank belastet werden. Die

Sitzhöhe von Oberkante Boden be-

trägt ca. 45 cm.

MONTAGEANLEITUNG :: ASSEMBLY INSTRUCTIONS 2/3

DE

EN

Fix the seat and backrest element with

the seat face down on a clean and rm

work surface.

Align the bench feet in the guide rails

and drill through the recesses in the

rails with a twist drill. Fasten the feet

with the screws. Please use eight

scres for each bench foot.

Place the bench in a concrete foun-

dation and fuck it during the drying

phase of the concrete. The bench

can only be loaded after it has har-

dened completely. The seat height of

the upper edge of the oor is approx.

45 cm.

DE DE

EN EN

MALBNA05200DEEN1219
