Franke F3 Series User manual

ZMI_001_2030034411-F3SM1001_#SALL_#AQU_#V1.fm / 10.02.17

F3SM1001

2030034411

7612982236631

DE Montage- und Betriebsanleitung Selbstschluss-Standbatterie

EN Installation and operating instructions Self-closing pillar mixer

FR Notice de montage et de mise en service

ES Instrucciones de montaje y servicio Grifo de pie con cierre automático

IT Istruzioni per il montaggio e l'uso

NL Montage- en bedrijfsinstructies

PL Instrukcja montażu i obsługi Samozamykająca bateria pionowa

SV Monterings- och driftinstruktion

CS Návod pro montáž a provoz

FI Asennus- ja käyttöohje

RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030034411-F3SM1001_#SALL_#AQU_#V1.fm

- 2 -

- 3 -

ZMI_001_2030034411-F3SM1001_#SALL_#AQU_#V1.fm

Installation and operating

instructions



Montage- und Betriebsanleitung

Important notes Wichtige Hinweise

►Before installing flush piping system!

►After completing the installation, set the

temperature limiter!

►The fitting must be operated only with

original mesh filters and return flow

inhibitors!

►Vor Installation Rohrleitungen gemäß

DIN 1988 spülen!

►Nach erfolgter Montage die Temperaturbe-

grenzung einstellen!

►Armatur nur mit original Sieben und

Rückflussverhinderern betreiben!

►The fitting must be checked and

maintained at regular intervals depending

on the water quality and in accordance with

the local conditions, and rules and

regulations applicable at the site.

►In Abhängigkeit von der Wasserqualität,

den örtlichen Gegebenheiten und den vor

Ort geltenden Bestimmungen die Armatur

in regelmäßigen Abständen prüfen und

warten.

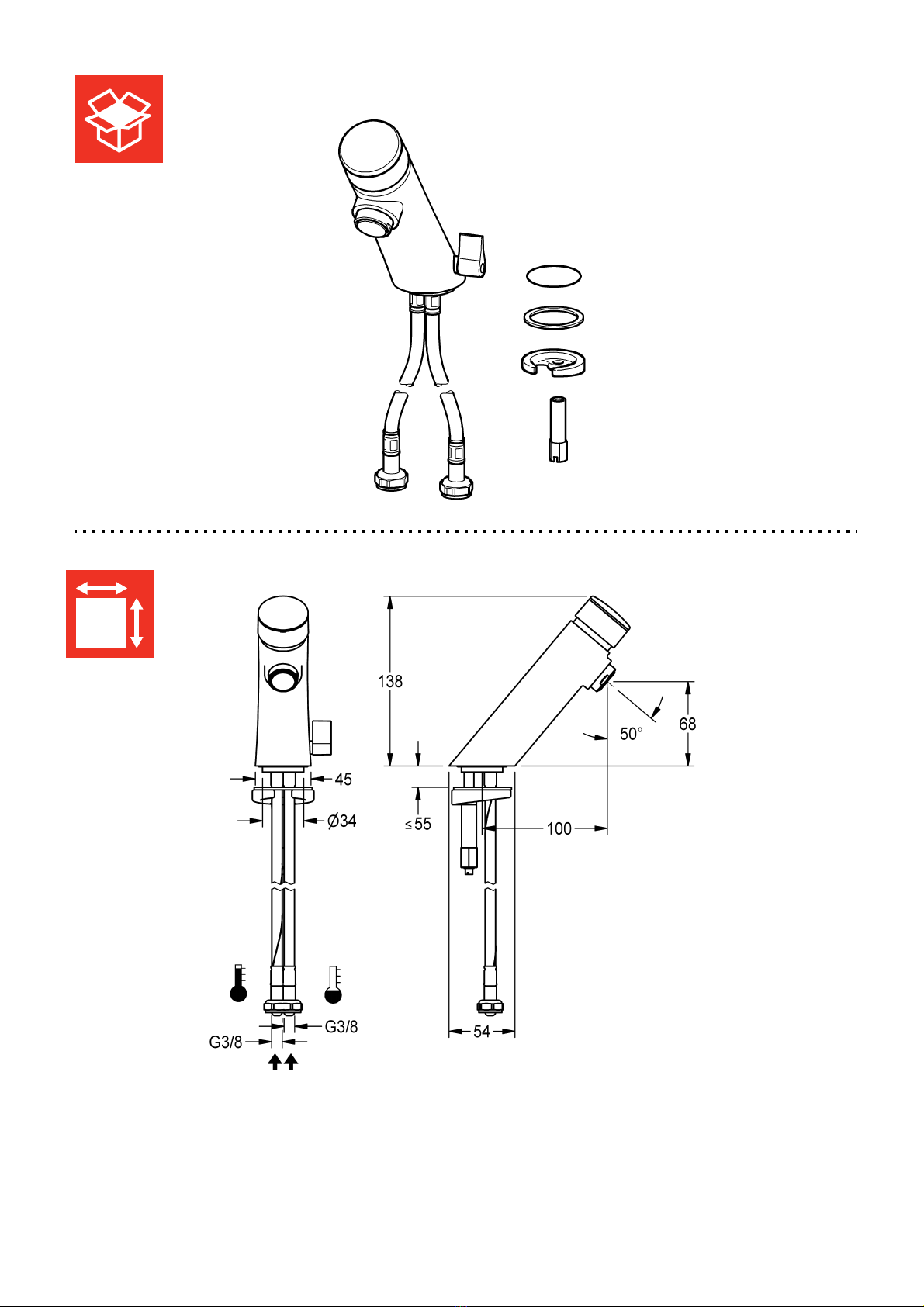

Technical data Technische Daten

►Minimum flow pressure 1.0 bar ►Mindestfließdruck 1,0 bar

►Maximum operating pressure 10 bar ►Maximaler Betriebsdruck 10 bar

►Recommended flow pressure 3 bar ►Empfohlener Fließdruck 3 bar

►Volume flow 3 l/min ►Volumenstrom 3 l/min

►Flow duration 5-20 s adjustable ►Fließzeit 5-20 s einstellbar

ZMI_001_2030034411-F3SM1001_#SALL_#AQU_#V1.fm

- 4 -

Instrukcja montażu i obsługi Monterings- och driftinstruktion

Ważne wskazówki Viktiga informationer

►Przed instalacjąprzepłukaćrury!

►Po zakończeniu montażu ustawić

ograniczenie temperatury!

►Armatury należy używaćwyłącznie z

oryginalnymi sitkami i zaworami zwrotnymi!

►Armaturęnależy poddawaćregularnej

kontroli i konserwacji w zależności od

jakości wody, warunków lokalnych i

obowiązujących przepisów.

►Spola igenom rörledningarna före

installation!

►När monteringen har gjorts skall tempera-

turbegränsningen ställas in!

►Använd armaturen endast med originalsilar

och originalåterflödesförhindrare!

►Kontrollera och serva armaturen med

intervaller som bestäms av vattenkvaliteten

samt de lokala förhållandena och de

bestämmelser som gäller där.

Dane techniczne Tekniska data

►Minimalne ciśnienie przepływu 1,0 bar ►Minsta hydrauliska tryck 1,0 bar

►Maksymalne ciśnienie robocze 10 barów ►Maximalt drifttryck 10 bar

►Zalecane ciśnienie przepływu 3 barów ►Rekommenderat hydrauliskt tryck 3 bar

►Objętościowe natężenie 

przepływu 3 l/min

►Volymström 3 l/min

►Czas przepływu 5-20 s z możliwością

ustawienia

►Flyttid 5-20 s inställbar

Notice de montage et de mise en

service



Návod pro montáž a provoz

Remarques importantes Důležité pokyny

►Rincer les conduites avant d’installer !

►Une fois le montage terminé, régler la li-

mitation de température !

►Ne faire fonctionner la robinetterie qu'avec

les filtres et clapets de non retour d'origine !

►Před instalací potrubí propláchněte!

►Po provedené montáži nastavit omezení

teploty!

►Provozovat armaturu jen s originálními

sítky a zařízeními proti zpětnému toku!

►En fonction de la qualité de l’eau, ainsi que

des conditions et des dispositions locales,

il convient de contrôler et d’entretenir la

robinetterie à intervalles réguliers.

►V závislosti na kvalitěvody, místních

podmínkách a předpisech platných v místě

instalace je nutné provádět v pravidelných

intervalech kontrolu a údržbu armatury.

Données techniques Technické údaje

►Pression dynamique minimale 1,0 bar ►Minimální průtočný tlak 1,0 bar

►Pression de service maximale 10 bars ►Maximální provozní tlak 10 bar

►Pression dynamique recommandée 3 bars ►Doporučený průtočný tlak 3 bar

►Débit volumique 3 l/min ►Průtok 3 l/min

►Durée d'écoulement 5-20 s réglable ►Doba průtoku nastavitelná 5-20

- 5 -

ZMI_001_2030034411-F3SM1001_#SALL_#AQU_#V1.fm

Instrucciones de montaje y

servicio



Asennus- ja käyttöohje

Indicaciones importantes Tärkeitä ohjeita

►¡Enjuagar las tuberías antes de instalar!

►¡Ajuste el límite de temperatura tras

realizar el montaje!

►¡La grifería debe hacerse funcionar única-

mente con los tamices y las válvulas antire-

torno originales!

►Huuhtele putkijohdot ennen asennusta!

►Säädä asennuksen jälkeen lämpötilan

rajoitus!

►Käytä varusteet vain alkuperäisten sihtien

ja takaisinvirtauksen eston kanssa!

►Hana tulee tarkistaa ja huoltaa säännöllisin

väliajoin veden laadusta, paikallisista

oloista ja paikalla voimassa olevista

määräyksistä riippuen.

►En función de la calidad del agua, las

condiciones locales y la legislación vigente,

realizar las inspecciones y el

mantenimiento de la grifería a intervalos

regulares.

Datos técnicos Tekniset tiedot

►Presión mínima de flujo 1,0 bar ►Vähimmäisvirtauspaine 1,0 bar

►Presión máxima de servicio 10 bares ►Suurin käyttöpaine 10 bar

►Presión de flujo recomendada 3 bares ►Suositeltava virtauspaine 3 bar

►Flujo volumétrico 3 l/min ►Tilavuusvirta 3 l/min

►Tiempo de corriente 5-20 s ajustable ►Juoksuaika 5-20 s säädettävissä

Istruzioni per il montaggio e

l'uso

Инструкция по монтажу и

вводу вэксплуатацию

Avvertenze importanti Важные указания

►Sciacquare le tubazioni prima di installare!

►Una volta terminata l'installazione,

impostare la limitazione di temperatura!

►Utilizzare la rubinetteria esclusivamente

con i filtri e le valvole antiriflusso originali!

►Controllare e sottoporre a manutenzione

l'apparecchio ad intervalli regolari, in

funzione della qualità dell'acqua, delle

caratteristiche locali e delle vigenti

disposizioni locali.

► Перед инсталляцией промыть трубки!

►Послемонтажа отрегулировать

температурный предел!

► Эксплуатировать арматуру только с

оригинальными фильтрами иклапанами

обратного течения!

► Арматуру необходимо регулярно

чистить иобслуживать взависимости от

качества воды, местных условий и

действующих вместе эксплуатации

предписаний.

Specifiche tecniche Технические характеристики

►Pressione idraulica min. 1,0 bar

►Pressione di esercizio max. 10 bar

►Pressione idraulica consigliata 3 bar

►Portata volumetrica 3 l/min

►Durata di flusso impostabile da 5 a 20 s

► Минимальный гидравлический напор

1,0 бар

► Максимальное рабочее давление

10 бар

► Рекомендуемый гидравлический напор

3 бар

►Oбъемный расход 3 л/мин

►Времяпротекания 5-20 сек.

регулируемое

ZMI_001_2030034411-F3SM1001_#SALL_#AQU_#V1.fm

- 6 -

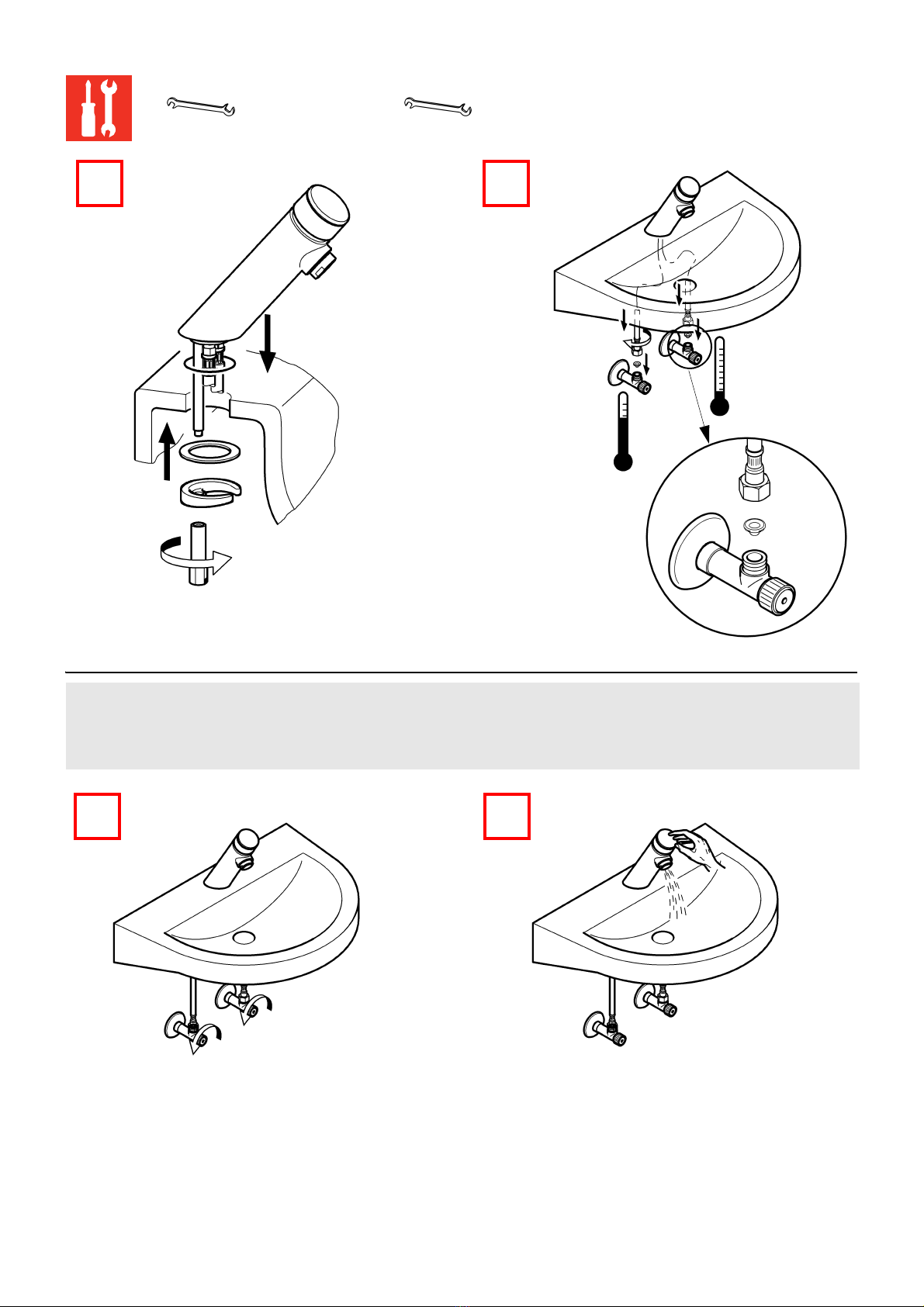

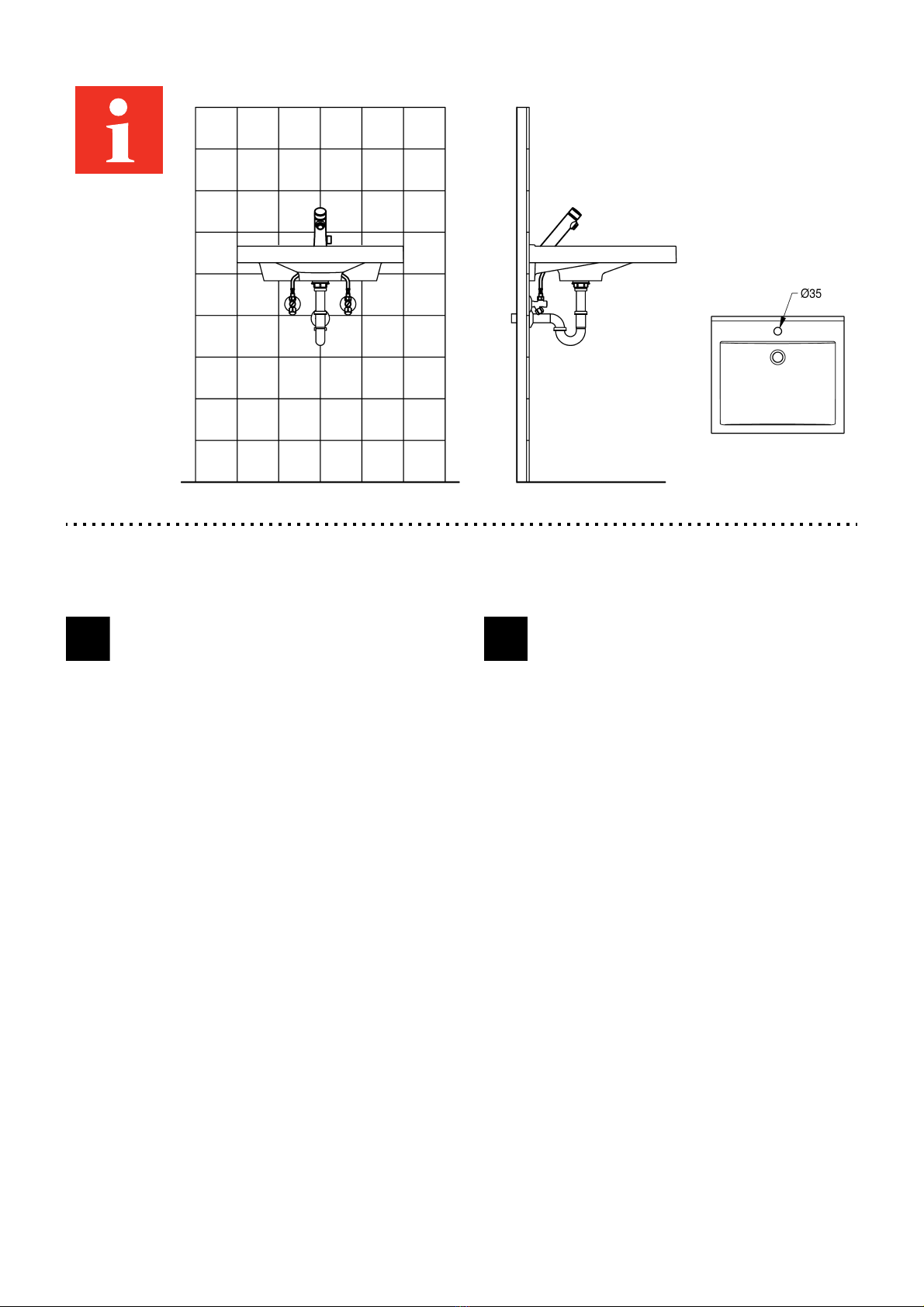

1. Montage



Montage- en bedrijfsinstructies

Belangrijke aanwijzingen

►Voor installatie buisleidingen spoelen!

►Na de montage de temperatuurbegrenzing

instellen!

►Armatuur alleen met originele zeven en

terugstroomkleppen gebruiken!

►Afhankelijk van de waterkwaliteit, de

plaatselijke omstandigheden en de

plaatselijke voorschriften de armatuur

regelmatig controleren en onderhouden.

Technische gegevens

►Minimale dynamische druk 1,0 bar

►Maximale werkdruk 10 bar

►Aanbevolen dynamische druk 3 bar

►Volumestroom 3 l/min

►Stromingstijd 5-20 s instelbaar

EN Installation NL Montage CS Montáž

FR Montage PL MontażFI Asennus

ES Montaje SV Montering RU Монтаж

IT Montaggio

www.franke.com

- 7 -

ZMI_001_2030034411-F3SM1001_#SALL_#AQU_#V1.fm

2. Funktion

EN Function NL Werking CS Funkce

FR Fonctionnement PL Funkcja FI Toiminto

ES Función SV Funktion RU Функционирование

IT Funzionamento

13 mm

19 mm

1 2

ZMI_001_2030034411-F3SM1001_#SALL_#AQU_#V1.fm

- 8 -

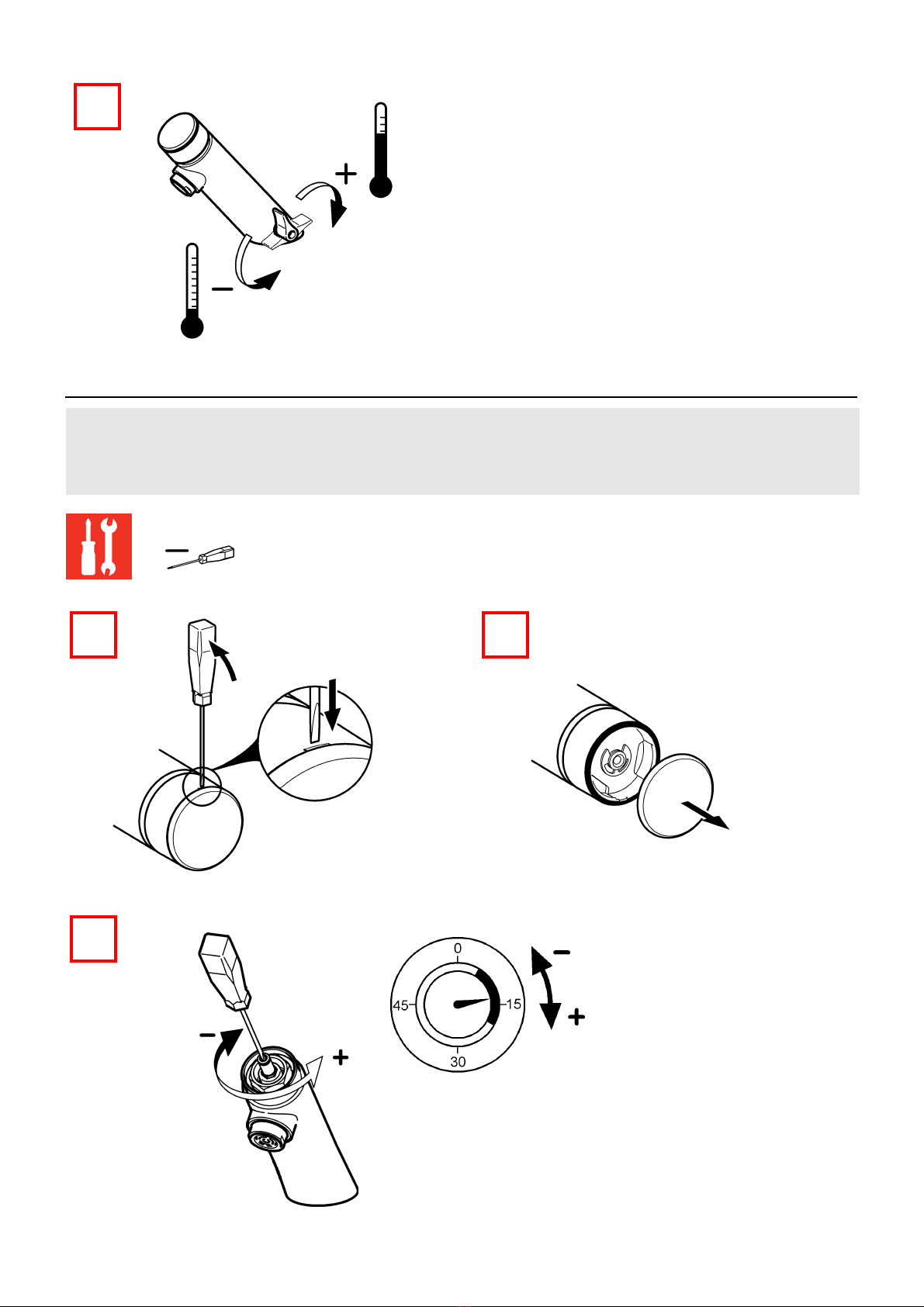

3. Fließzeit einstellen

EN Adjust flow duration NL Stromingstijd instellen CS Nastavit dobu průtoku

FR Régler la durée d'écoulement PL Ustawićczas przepływu FI Aseta virtausaika

ES Ajustar el tiempo de flujo SV Ställa in flytförmĺgan RU Регулировка времени истечения

IT Impostazione della durata di flusso

1 2

3 mm

1.1

1.2

5-20 s

- 9 -

ZMI_001_2030034411-F3SM1001_#SALL_#AQU_#V1.fm

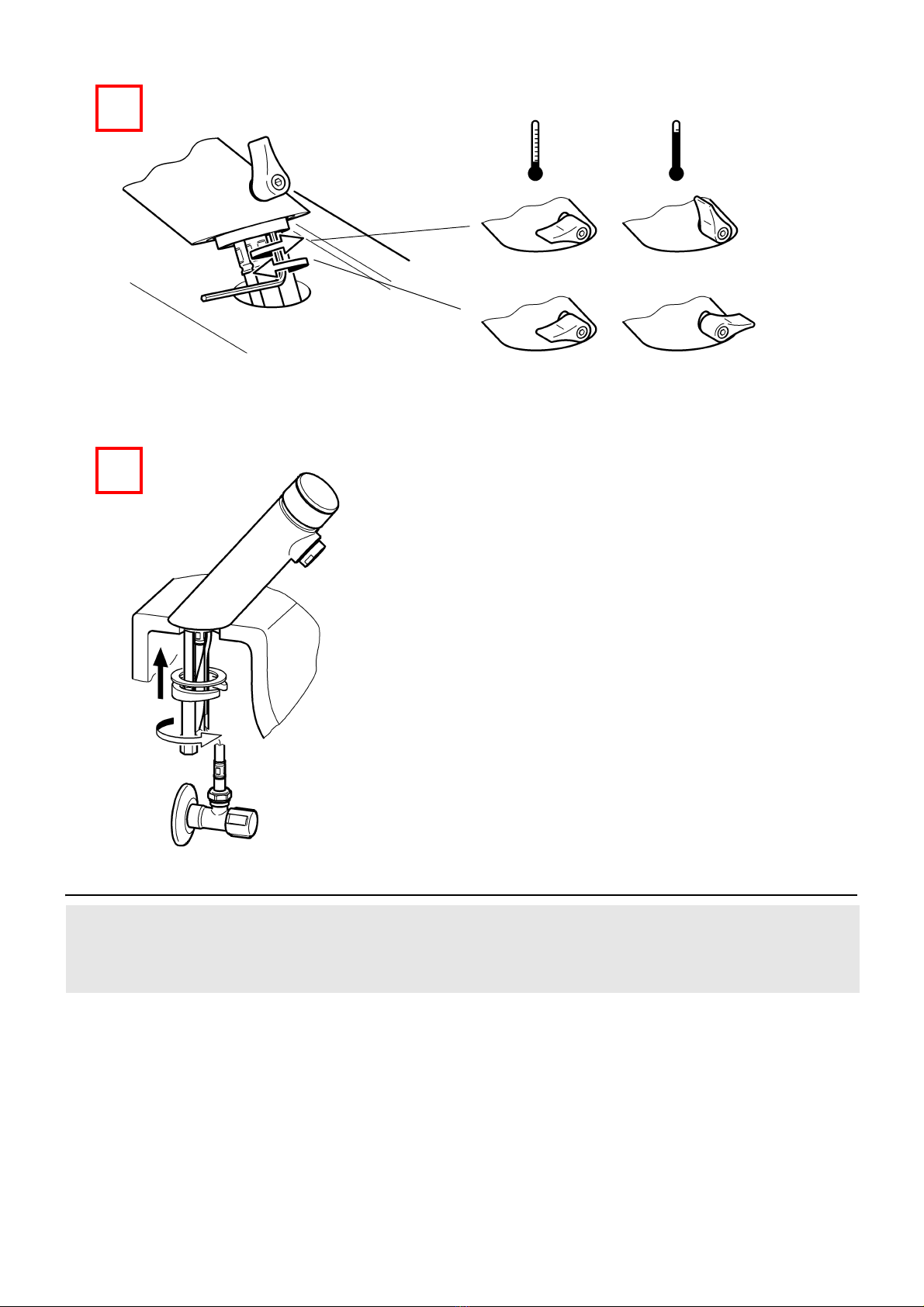

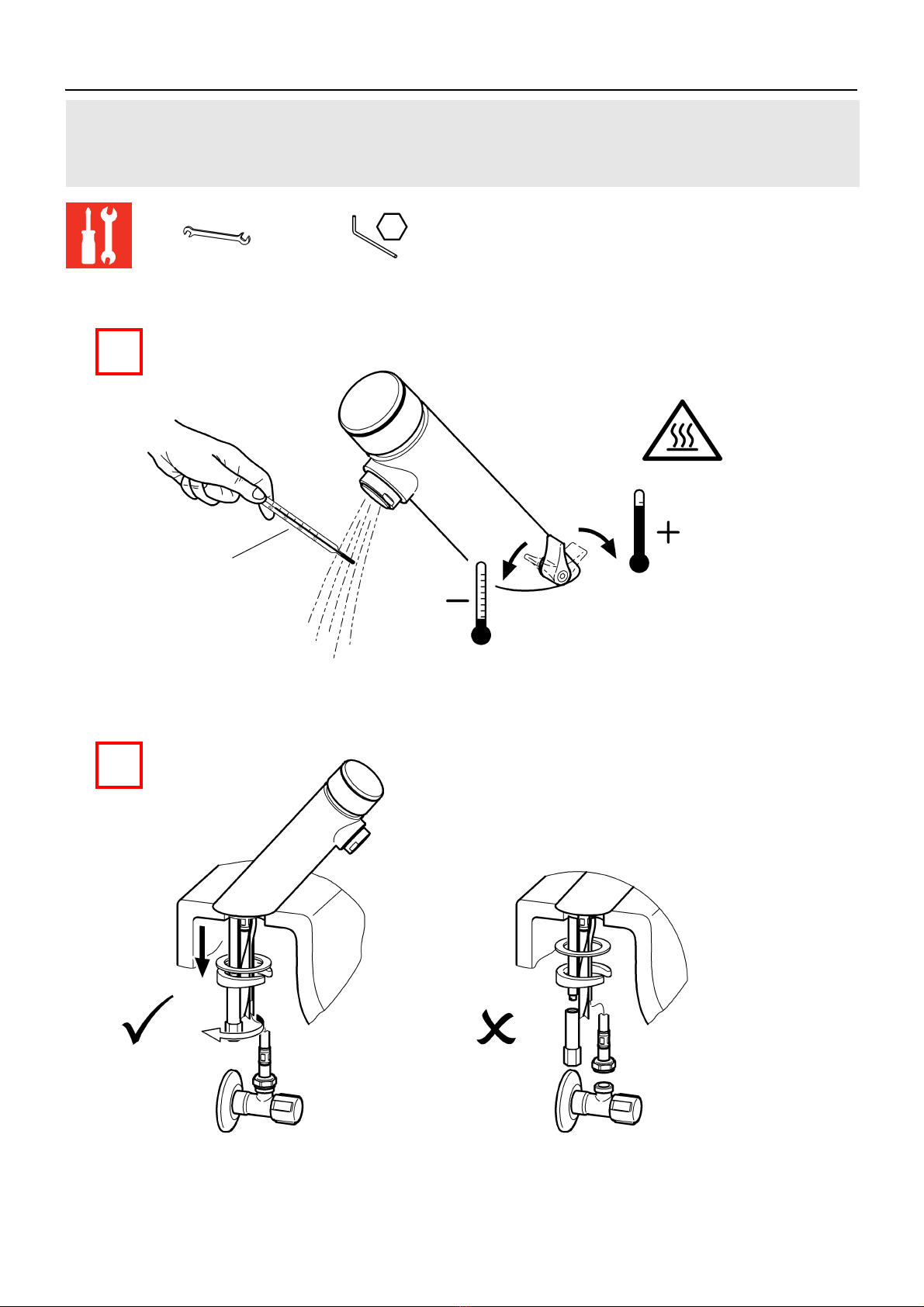

4. Temperaturanschlag einstellen

EN NL CS

FR PL FI

ES SV RU

> 43 °C

2 mm

< 43 °C

13 mm

ZMI_001_2030034411-F3SM1001_#SALL_#AQU_#V1.fm

- 10 -

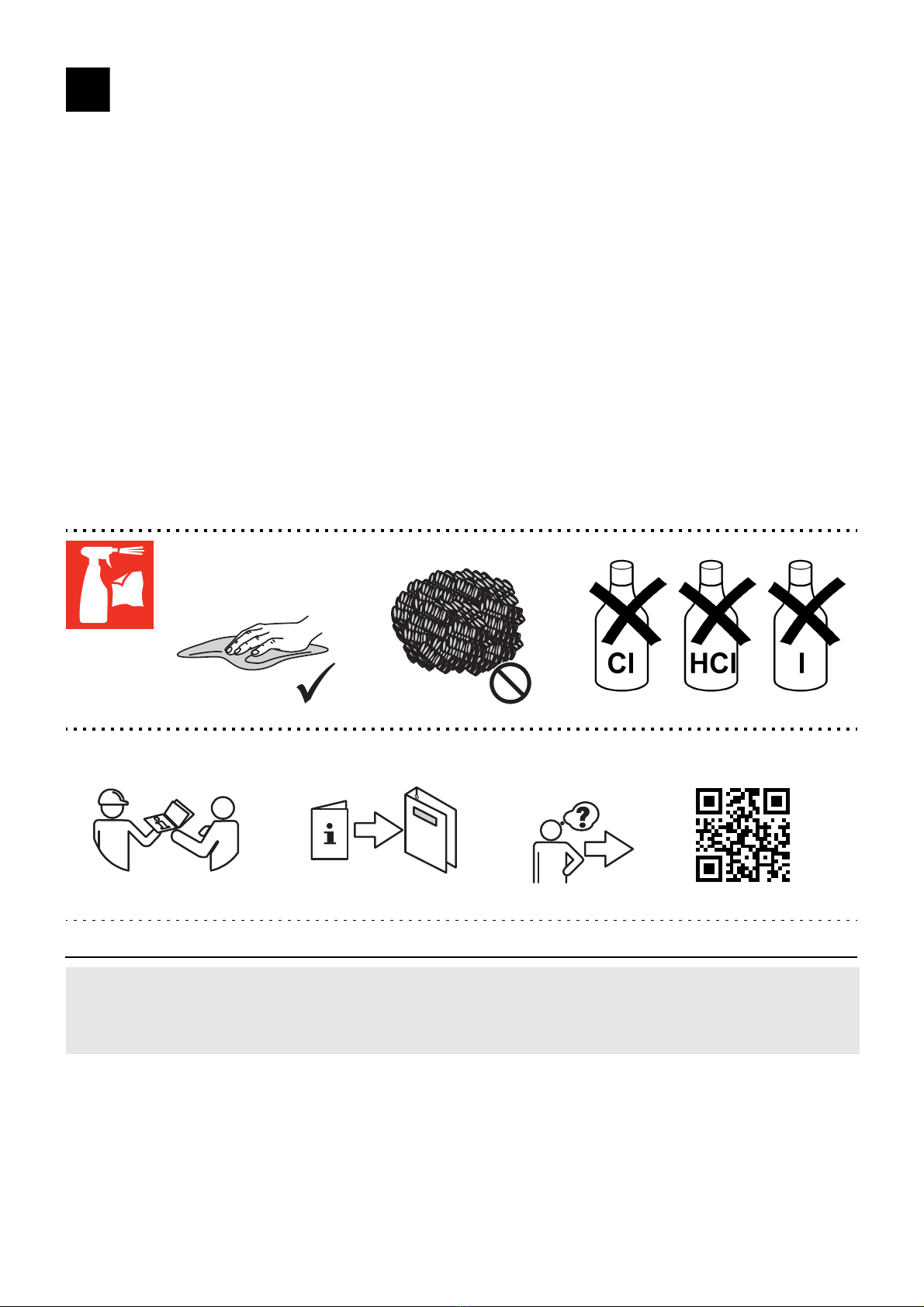

5. Wartung

EN Maintenance NL Onderhoud CS Varování

FR Maintenance PL Konserwacja FI Huolto

ES Mantenimiento SV Underhĺll RU Техническое обслуживание

IT Manutenzione
