USER'S MANUAL/HANDBUCH/MANUEL DE L'UTILISATEUR
/MANUAL DEL USUARIO/MANUALE UTENTE/INSTRUKCJA OBSŁUGI
Automatic Pool Cleaner/Automatischer Poolreiniger
/Aspirateur Automatique pour Piscine/Limpiafondos Automático
/Pulitore Automatico per Piscina
/Automatyczny czyściciel -odkurzacz do basenów
CL11840
UNITED STATES
CANADA UNITED KINGDOM
GERMANY
FRANCE
ITALY
SPAIN
JAPAN
RUSSIA
AUSTRALIA
EN DE FR ES IT PL
With your inspiring rating, COSTWAY will be more consistent to offer you EASY
SHOPPING EXPERIENCE, GOOD PRODUCTS and EFFICIENT SERVICE!
Mit Ihrer inspirierenden Bewertung wird COSTWAY konsistenter sein, um Ihnen
EIN SCHÖNES EINKAUFSERLEBNIS, GUTE PRODUKTE und EFFIZIENTEN
SERVICE zu bieten!
Avec votre évaluation inspirante, COSTWAY continuera à fournir une
EXPÉRIENCE D’ACHAT PRATIQUE, des PRODUITS DE QUALITÉ et un
SERVICE EFFICACE !
Con su calificación inspiradora, COSTWAY será más consistente para ofrecerle
EXPERIENCIA DE COMPRA FÁCIL, BUENOS PRODUCTOS y SERVICIO
EFICIENTE.
Con la tua valutazione incoraggiante, COSTWAY sarà più coerente per offrirti
ESPERIENZA DI ACQUISTO FACILE, BUONI PRODOTTI e SERVIZIO
EFFICIENTE!
Dzięki twojej opinii COSTWAY będzie mógł oferować jeszcze WYGODNIEJSZE
ZAKUPY, LEPSZE PRODUKTY i SPRAWNIEJSZĄ OBSŁUGĘ KLIENTA.
US office: Fontana
UK office: Ipswich
DE office: FDS GmbH, Neuer Höltigbaum 36, 22143 Hamburg, Deutschland
FR office : 26 RUE DU VERTUQUET, 59960 NEUVILLE EN FERRAIN, FRANCE
EN
Turn Off the pump
of your pool.
4
b.lnstall hand wheel, make sure it is
clicked into and can be rotated freely.
a.lnstall sealing disk
2
Working Sketch for a completed cleaner.
3

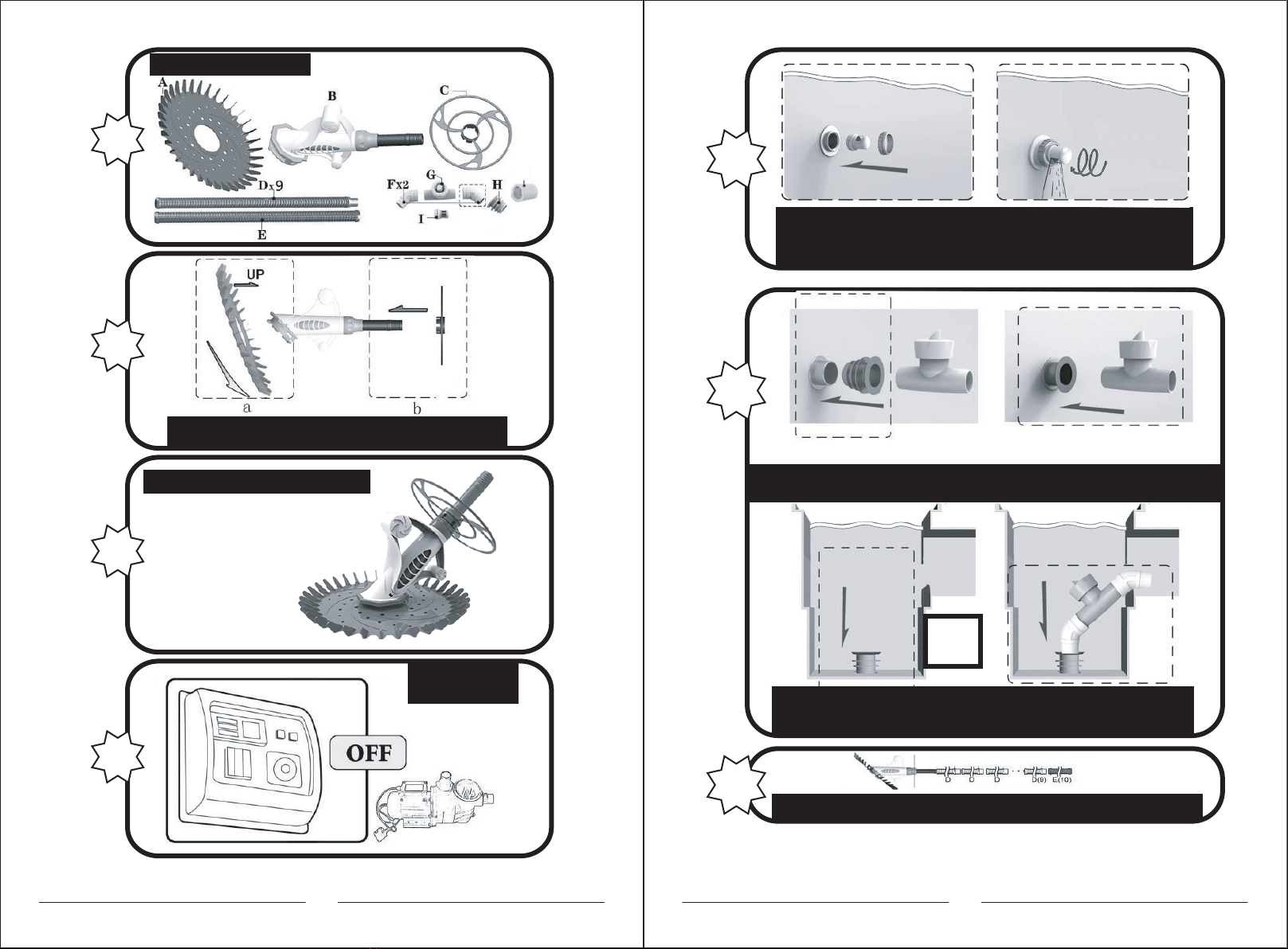

Components List
1
J
Connect the part "H" into your Vac plug. Connect the regulator "G" into the part “H”.
Make sure that the arrow under the regulator is pointed towards the Vac plug.
Assemble the two elbow connectors "F" to the regulator "G".lnsert the
attachment "H" facing downward and then the regulator. Take care the
arrow under the regulator is pointing into the skimmer.
6
Connect one end of hose "D" to the tube opening on the top of "B" and then
connect the other end to another "D" and finish with all hoses "D" and then "E"
7
Replace the eyelet of your return inlet by part"l", ensuring that the opening
faces downward so as not to interfere with the operation of the cleaner.
lf your pool is equipped with a vacuum plug, follow the instruction #6
5
02 03
Fill the hoses with water to eliminate the air pockets
Use enough hose sections to reach the farthest point in the pool.
9
10
If your regulator is connected to a vacuum plug, then connect the hose "E" directly
to the regulator"G".If your regulator is connected to a wall skimmer,then pass the
hose through the skimmer mouth and connect it to the regulator via the elbow"F".
11
Place the weight "J" onto the third hose section and
slide＆click it backward or forward to adjust the
buoyancy of the hoses and angle of cleaner in use.
8
Adjust your filtration system to the vacuum setting.A pump of at
least 1/2 horsepower (3785 L/h) is required.
Turn on the pump and
relax as your cleaner
cleans your pool.
You can adjust the power of your cleaner by
turning the knob of the regulator "G" as shown
If the cleaner leans too far forward or backwards during operations,this can
be corrected by moving the weight "K" along the tube section as shown in the
drawing.
12
13
14
15
04 05
B1 B2
B2 B3 B4 B5 B6 B7 B8 B9 B10 B11
Take"B11" out
Take accessories out
a
b
c

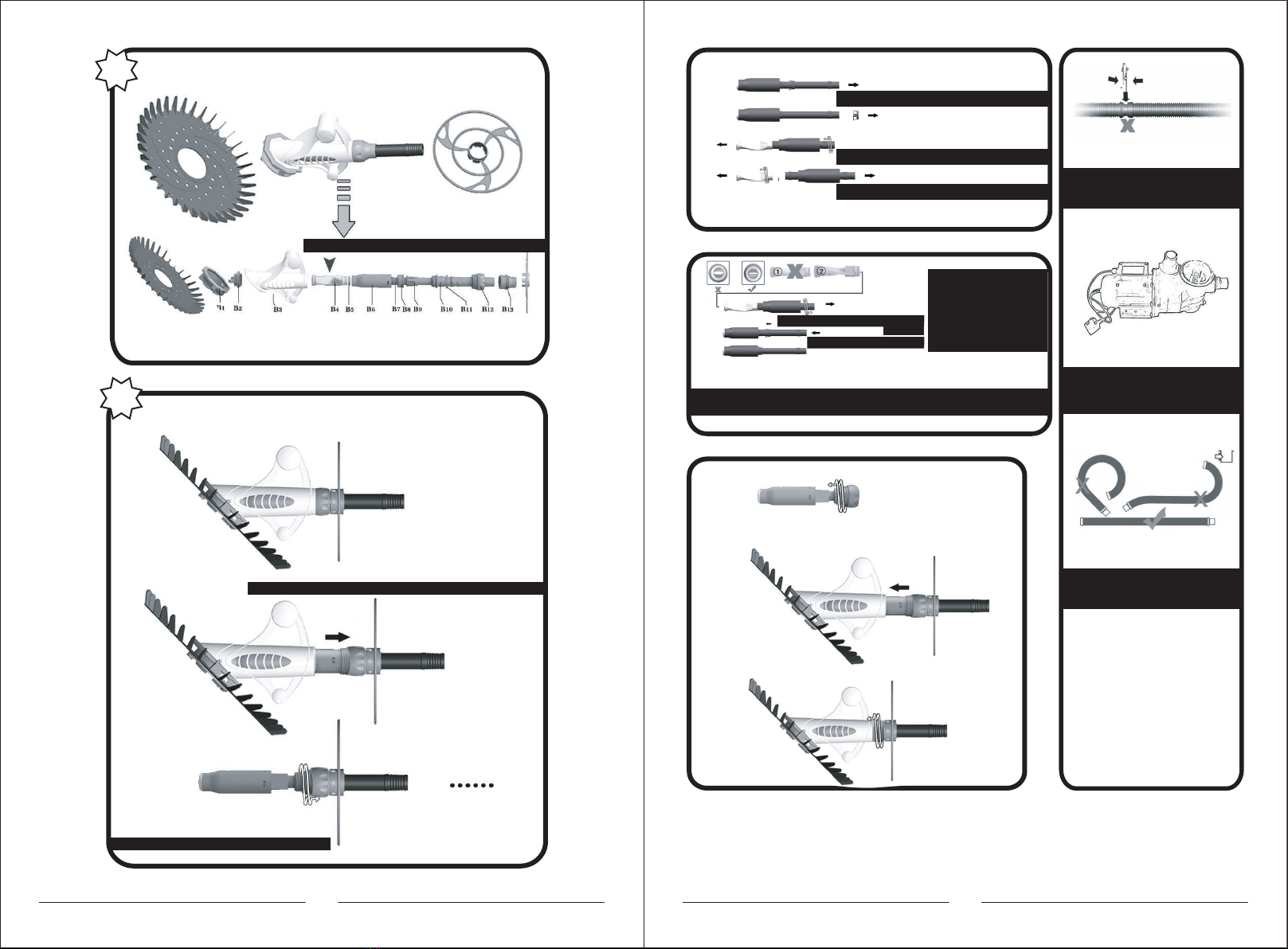

Change the diaphragm as follows:
A
B
"B" Components List
d
e
f
g
h
Take"B8" out
Rotate "B5" and take it out
Exchange the new diaphragm "B3", the assembling step is same as above.
Attention:
Component "B5" must NOT
be rotated tightly. Otherwise
the diaphragm opens widely,
which has excessively
negative effect on its
performance.
Pull "B3" out
No leak is allowed at the joint of the
pipes
Always keep the hose straight
when storage
Pump for the cleaner should
have a minimum power of
373W / 3785 L
Min 373W / 3785 L
Put "B5" in "B6" and rotate "B5" tight
Put "B8" in
06 07
DE
Verbinden Sie das Teil „H“ mit Ihrem Vac-Stecker. Schließen Sie den Regler „G“ an den
Teil "H" an. Stellen Sie sicher, dass der Pfeil unter dem Regler zum Vac-Stecker zeigt.
Verbinden Sie die beiden Winkelverbinder „F“ mit dem Regler „G“. Setzen
Sie den Aufsatz „H“ nach unten und dann den Regler ein. Achten Sie
darauf, dass der Pfeil unter dem Regler in den Skimmer zeigt.
6
Verbinden Sie ein Ende des Schlauchs „D“ mit der Rohröffnung oben auf „B“ und
verbinden Sie das andere Ende mit einem anderen „D“.
Wenn Sie mit allen Schläuchen „D“ fertig sind, ist das Ende „E“.
7
Ersetzen Sie die Öse Ihres Rücklaufeinlasses durch Teil „l” und achten
Sie darauf, dass die Öffnung nach unten zeigt, um den Betrieb des
Staubsaugers nicht zu beeinträchtigen. Befolgen Sie die Anweisungen
unter Punkt 6, wenn Ihr Pool mit einem Vakuumstopfen ausgestattet ist.
5
Schalten Sie die
Pumpe Ihres Pools
aus.
4
b. Handrad einbauen, darauf achten,
dass es eingerastet ist und sich frei
drehen kann.
a. Dichtscheibe einbauen
2
Arbeitsskizze für einen fertigen Reiniger.
3
Komponentenliste
1
J
NACH OBEN
AUS
08 09
Füllen Sie die Schläuche mit Wasser, um die
Lufteinschlüsse zu beseitigen.
Verwenden Sie genügend Schlauchabschnitte, um mehr als zwei
Abschnitte als die am weitesten entfernte Stelle im Pool zu erreichen.
9
10
Wenn Ihr Regler an einen Vakuumstopfen angeschlossen ist, schließen Sie den
Schlauch „E“ direkt an den Regler „G“ an. Wenn Ihr Regler an einen Wandskimmer
angeschlossen ist, führen Sie den Schlauch durch den Skimmermund und schließen
Sie ihn über an den Regler an der Ellenbogen „F“.
11
Setzen Sie das Gewicht „J“ auf den dritten
Schlauchabschnitt und schieben Sie es nach hinten
oder vorne, um den Auftrieb der Schläuche und den
Winkel des verwendeten Reinigers einzustellen.
8
Stellen Sie Ihr Filtersystem auf die Vakuumeinstellung ein. Eine
Pumpe mit mindestens 1/2 PS (3,8m3/H) ist erforderlich.
Schalten Sie die Pumpe
ein und entspannen Sie
sich, während Ihr Reiniger
Ihren Pool reinigt.
Sie können die Leistung Ihres Staubsaugers
einstellen, indem Sie den Knopf des Reglers „G“
wie abgebildet drehen.
Wenn sich der Reiniger während des Betriebs zu weit nach vorne oder
hinten neigt, kann dies korrigiert werden, indem das Gewicht „K“ entlang des
Rohrabschnitts bewegt wird, wie in der Zeichnung gezeigt.
12
13
14
15
EIN
10 11
B1 B2
B2 B3 B4 B5 B6 B7 B8 B9 B10 B11
Nehmen Sie „B11“ heraus
Nehmen Sie das Zubehör heraus
a
b
c
Ändern Sie die Membran wie folgt:
A
B
Komponentenliste „B“
12 13
d
e
f
g
h
Tauschen Sie die neue Membrane „B3“ aus, der Montageschritt ist der gleiche
wie oben.
Beachtung:
Komponente „B5“ darf
NICHT zu
fest drehen.
Andernfalls öffnet
sich die
Membran weit, was sich
übermäßig negativ auf ihre
Leistung auswirkt.
An der Rohrverbindung darf keine
Undichtigkeit auftreten
Halten Sie den Schlauch bei
der Lagerung immer gerade.
Die Pumpe für den Reiniger sollte
eine Mindestleistung von
0,5 PS / 3,8m /H haben.
Mindestens 0,5 PS oder 3,8m3/ H
Setzen Sie „B5“ in „B6“
und drehen Sie „B5“ fest
Setzen Sie „B8“ ein
Nehmen Sie „B8“ heraus
„B5“ drehen und herausnehmen
„B3“ herausziehen
3
FR
Éteignez la pompe
de votre piscine.
4
b. Installez le volant, assurez-vous
qu’il est bien enclenché et peut
pivoter librement.
a. Installez le disque
d’étanchéité
2
Croquis pour un nettoyeur complet.
3
Liste des Composants
1
J
HAUT
Assemblez les deux connecteurs coudés « F » au régulateur « G ».
Insérez la pièce jointe « H » orientée vers le bas, puis insérez le
régulateur. Veillez à ce que la flèche sous le régulateur pointe dans
l’écumoire.
6
Connectez une extrémité du tuyau « D » à l’ouverture du tube au sommet de
« B » puis connectez l’autre extrémité à un autre « D » et terminez avec tous
les tuyaux « D » puis « E ».
7
Remplacez l’oeillet de votre entrée de refoulement par la pièce « I »,
en veillant à ce que l’ouverture soit orientée vers le bas afin de ne pas
gêner le fonctionnement de l’aspirateur. Si votre piscine est équipée
d’une prise d’aspiration, suivez l’instruction N° 6.
5
Connectez la pièce « H » dans votre prise d’aspiration. Raccordez le régulateur
« G » à la pièce « H ». Assurez-vous que la flèche située sous le régulateur
est dirigée vers la prise d’aspiration.
14 15
Remplissez les tuyaux avec de l’eau pour éliminer
les poches d’air
Utilisez suffisamment de sections de tuyau, quand vous atteignez
le point le plus éloigné de la piscine, vous devez ajouter deux
sections plus.
9
10
Si votre régulateur est branché sur une prise d’aspiration, branchez le tuyau « E »
directement sur le régulateur « G ». Si votre régulateur est connecté à une
écumoire murale, faites passer le tuyau par la bouche de l’écumoire et
connectez-le au régulateur via le coude « F ».
11
Placez le poids « J » sur la troisième section de
tuyau et faites-le glisser vers l’arrière ou vers l’avant
pour régler la flottabilité des tuyaux et l’angle de
l’aspirateur pendant l’utilisation.
8
Réglez votre système de filtration sur le réglage du vide. Une
pompe d’au moins 1/2 HP (3,79 m3/h) est nécessaire.
Allumez la pompe et
détendez-vous pendant
que votre nettoyeur
nettoie votre piscine.
Vous pouvez régler la puissance de votre
aspirateur en tournant le bouton du régulateur
« G » comme indiqué.
Si le nettoyeur penche trop en avant ou en arrière pendant le fonctionnement,
vous pouvez le corriger en déplaçant le poids « K » le long de la section du
tube, comme indiqué sur le dessin.
12
13
14
15
16 17
d
e
f
g
h
Échangez le nouveau diaphragme « B3 », l’étape de montage est la même que
ci-dessus.
Attention :
Ne serrez pas le composant
« B5 » trop serré. Sinon, le
diaphragme s’ouvre
largement, ce qui a un effet
excessivement négatif sur
ses performances.
Aucune fuite n’est autorisée au
joint des tuyaux.
Gardez toujours le tuyau bien droit
lors du stockage
La pompe du nettoyeur doit avoir
une puissance minimale de
0,5HP / 3,79 m3/h
Min 0,5HP / 3,79 m3/h
Mettez « B5 » dans « B6 » et serrez
« B5 »
Insérez « B8 »
Sortez « B8 »
Faites pivoter « B5 » et retirez-le
Tirez « B3 »
B1 B2
B2 B3 B4 B5 B6 B7 B8 B9 B10 B11
Sortez « B11 »
Sortez les accessoires
a
b
c
Changez le diaphragme comme suit :
A
B
Liste des Composants « B »
18 19
